プルオフ式 自動付着性試験機
ポジテストAT-A特徴

付着性 (プルオフ法) 試験とは？

塗料の試験規格を定めた JIS K5600 では、付着性、いわゆる塗膜と基材・素地との密着性や接着性を試験する方法として、クロスカット法(碁盤目試験)とこのプルオフ法が規定されています。

しかし、JIS K5600-5-6 付着性 (クロスカット法) の冒頭に、「この試験方法によって測定された性能は、各要因の中から、下塗りまたは基板いずれかへの付着性に左右されるものである。しかし、この試験方法は付着性の測定手段とみなしてはならない」と明記されています。付着性の測定手段とみなせるのは、「単一塗膜または多層塗膜系に対し、付着性試験で付着強度を求める方法」と規定されているプルオフ法になります。

塗膜のはく離、塗膜のはがれ、塗膜の脱落は最もこわいトラブルです。塗膜の密着強度や塗膜の接着強度に関わる品質管理として、クロスカット法だけに頼るのではリスクが大きすぎるようです。

適合規格

ISO 4624 / 16276-1, JIS K5600-5-7:2014 (ISO4624 が原規格)

American Society for Testing and Materials/ASTM International: ASTM C1583/D4541/D7234, European Standards: EN 1542/12004-2, Australian Standards: AS/NZS 1580.408.5

装置の概要

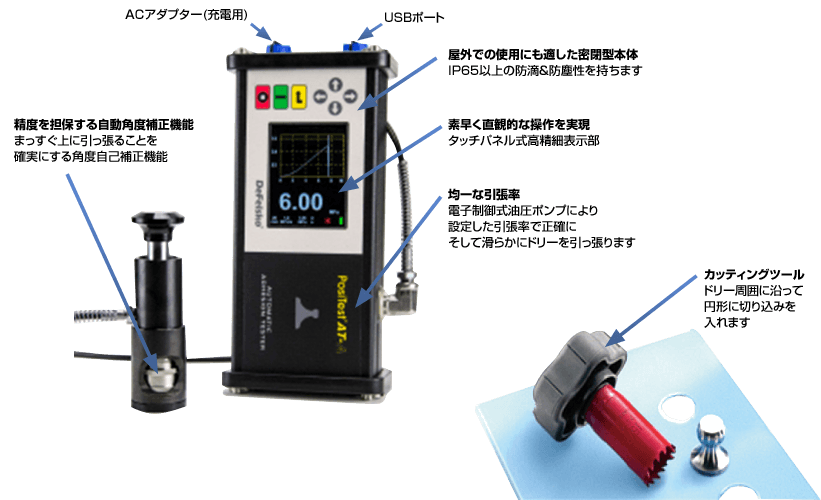

ポジテストAT-Aの装置の概要
  • 充電用ACアダプターポート付
  • USBポート付
  • 屋外での使用にも適した密閉型本体（IP65以上の防滴＆防塵性）
  • タッチパネル式高精細表示部は素早く直感的な操作を実現
  • 電子制御式油圧ポンプにより、設定した引張率で均一かつ正確に滑らかな動作でドリーを引っ張ります
  • まっすぐ上に引っ張ることを確実にする角度自己補正機能を搭載
  • カッティングツールはドリーの周囲に沿って円形に切り込みを入れます

特徴

高い操作性

  • 小型軽量…バッテリー駆動なのでラボ用としても屋外使用としても最適です。
  • 引っ張り率(Pull Rate)が表示されますので、作業者は簡単に各国際規格に定められた引っ張り率に設定・確認ができます。
  • 簡単に種々の径のドリーに交換できます。またドリー径ごとの引っ張り値の換算表は必要ありません。自動的に計算してくれます。
  • キットには測定に必要なものがすべてセットされています。

高い信頼性

  • 密閉型筐体…IP65以上の防滴・防塵性を持ちますので、屋外使用時の天候悪化にも耐えられます。
  • さまざまな角度で試験が実施できます(真横に引っ張るあるいは真下に引っ張るなど)。
  • 丈夫なキャリングケース入りです。
  • 自然故障に対して1年間保証です。
  • バネ荷重方式にありがちな測定時の大きな音や衝撃もありません。

高い精度

  • ポジテスト・アドヒージョンテスターは公的基準にトレーサブルなロードセルに対して±1%の精度で校正されています。
  • 角度を自己補正する機能を持つアルミ製ドリーは、塗膜表面が平滑でもあるいはたとえ平滑でなくても、正確な測定を実現します。
  • 高品質の精密圧力センサーは、高い精度を保持し続けます。

高い柔軟性

  • 本体のメモリー機能により、最大引っ張り値(はく離あるいは塗膜の凝集破壊値)、引っ張り率、試験時間、ドリーサイズを200回分まで記憶します。
  • データ管理ソフトPosiSoftを使用することができます(サイトよりダウンロードすることが可能)。
  • φ10mm、φ14mm、φ20mm(JIS規格の標準)、φ50mmのドリーが使用可能です。
  • 値はMpaもしくはpsi(pounds per square inch)単位で表示することが可能です。

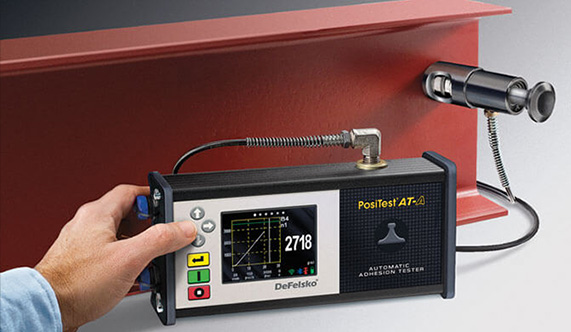

PosiTest AT-A

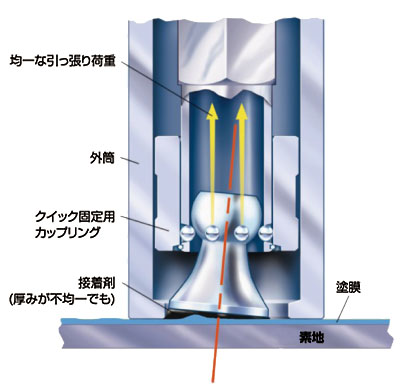

角度自己補正機能とは

測定が失敗に終わる最大の原因の一つ

…それは荷重の芯のズレです

上部の固定部が球状関節形状になっており、それをくわえるクイック固定用のカップリング機能により、荷重の芯のズレを自己補正し、ドリーに偏った荷重がかかるのを防ぎます。これにより変動がなく滑らかにドリーに荷重を加えていくことを実現しています。

最新のASTM規格 D4541-02 について

塗膜ときには接着剤の影響でドリーの接着面は必ずしも正確に水平になるとは限りません。むしろ、塗膜表面が完全に水平ではないことの方が多いのかもしれません。しかし、プルオフ法試験ではドリー中心軸と引張方向の軸がずれると、検査結果に誤差が生じることが確認されました。

このため、ASTM規格では、軸調整機能のあるものをより高い精度が期待できる方式として、規格に追加しました。

具体的には2つの方法が規格化されました。装置そのものに軸調整機能があるものをSELF-ALIGNMENT ADHESION TESTER TYPE Ⅳ(下図左側)、さらに最新の方式として、ドリーに軸調整機能を持たせたものをSELF-ALIGNMENT ADHESION TESTER TYPE Ⅴ(下図右側)として規格化しました。

アメリカの自動車メーカーなどを中心に、アドヒージョンテスターを用いる際にSELF-ALIGNMENT機能のあるものを使用するように指示している例が増えています。

ASTM規格のTYPE Ⅳ の説明図
ASTM規格のTYPE Ⅴ の説明図

最軸調整機能の重要性

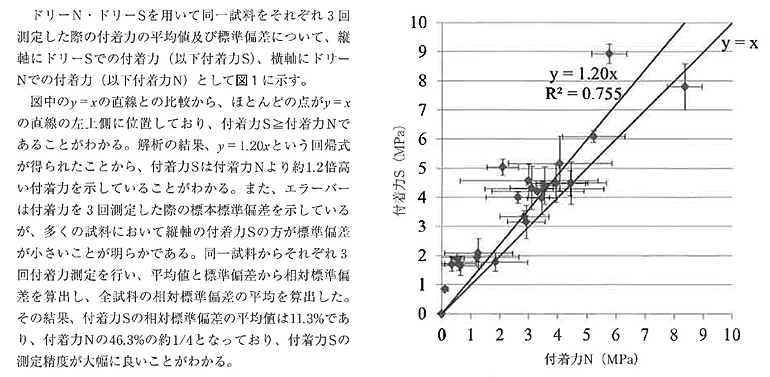

以下は日本の大手通信事業会社が鉄塔などの設備の塗膜検査の精度を向上させるために行われた一連の実験をまとめて公表されたレポートの一部です。
このレポートで、軸調整機能のあるドリーは、軸調整機能のないドリーを使用した場合に比較して「標準偏差は約1／4になり、測定精度が大幅に良い」と報告されています。
