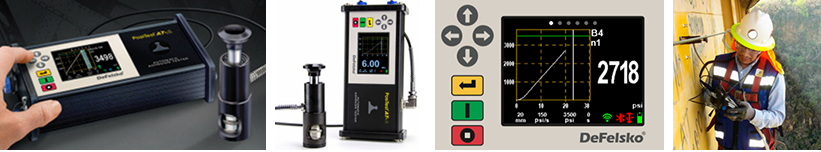

プルオフアドヒージョンテスター ポジテスト New AT-A ご注文ガイド 【Pull-off Adhesiontester AT-A】
準拠規格
JIS K5600-5-7, ISO 4624/16276-1, ASTM D4541-02 TYPEⅤ/D7234
ご案内は正規輸入の最新モデルです
日本総輸入元：本田ビジネスシステムズ ＆ 日本総販売元：COTEC でご提供させていただいております。
当社は、DeFelsko認定トレーニング修了証(Certificate of Training) を授与されています。
正規輸入の最新モデルですので、どうぞ安心してお使いください。
ご注文ガイダンス ご注文は必ず製品コードNo.を併記の上ご下命ください。
| 商品名 | 対象ドリーサイズ(直径) | 典型的な試験対象例 | 製品コードNo. | 今すぐ買う（外部ECサイトへ） |
|---|---|---|---|---|
| ポジテスト AT-A20 | 規格標準φ20mm、φ10mm、φ14mm | 金属上の塗膜全般 | KH-AT-A20 (ATA20A-B) |
 マーケットプレイス『ツクツク!!!』 ▶▶ 『ツクツク!!!』内の該当製品へ |
| ポジテスト AT-A50 | φ50mm | コンクリート、木材上の塗膜 | KH-AT-A50 (ATA50A-B) |
マーケットプレイス『ツクツク!!!』 ▶▶ 『ツクツク!!!』内の該当製品へ |
ATA20とATA50の本体は共通です。違いはアクチュエアーターの先端の形状になります。
ATA20をご購入いただいた場合でもオプションの50mmドリー変換キットをご購入いただくとφ50mmドリーの試験も行えます。
また逆にATA50をご購入になられた場合でも、オプションの20mmドリー変換キットをご購入いただくとφ20mmドリーの試験も行えます。
| アクセサリーキット名 | 対象 機種 |
内容 | 製品コードNo. | 今すぐ買う（外部ECサイトへ） |
|---|---|---|---|---|
| 50mmドリー変換キット | ATA20 | 50mm用アクチュエーター先端部、50mm用カッティングツール、φ50mmドリー×12 | KH-AT50-KIT (AT50KIT) |
マーケットプレイス『ツクツク!!!』 ▶▶ 『ツクツク!!!』内の該当製品へ |
| 20mmドリー変換キット | ATA50 | 20mm用アクチュエーター先端部(対象ドリー径：φ10,φ14,φ20,)、20mm用カッティングツール、φ20mmドリー×20 | KH-AT20KIT (AT20KIT) |
マーケットプレイス『ツクツク!!!』 ▶▶ 『ツクツク!!!』内の該当製品へ |
| ASTM C1583適合 50mmドリー変換キット |
ATA | コンクリート表面・補修部・上塗り材の密着試験に最適。ASTM C1583用アクチュエータ先端部、ASTM C1583適合Φ50mm鋼製ドリー×4、50mmダイヤモンドグリットカッティングツール※ | KH-AT50CKIT | マーケットプレイス『ツクツク!!!』 ▶▶ 『ツクツク!!!』内の該当製品へ |

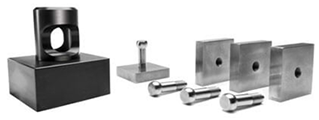

| 50mm×50mmタイル 変換キット |
ATA | セラミックス質のタイルなどの密着試験に最適。ASTM C1583用アクチュエータ先端部、BS EN 1200402適合50mm×50mm鋼製ドリー×4 | KH-AT50TKIT | マーケットプレイス『ツクツク!!!』 ▶▶ 『ツクツク!!!』内の該当製品へ |
別途電動ドリルが必要です
| スペアドリー | 対象機種 | 個数/セット | 製品コードNo. | 今すぐ買う（外部ECサイトへ） |
|---|---|---|---|---|
| φ10mm | ATA20 もしくは 20mm変換キットをお持ちの方 ATA50をお使いの場合は最初に20mm変換キットが必要です |
10個 | KH-DOLLY10 (DOLLY10) |
|
| 100個 | KH-DOLLY10-APK100 (DOLLY10APK100) |
|
||
| φ14mm | ATA20 もしくは 20mm変換キットをお持ちの方 ATA50をお使いの場合は最初に20mm変換キットが必要です |
10個 | KH-DOLLY14 (DOLLY14) |
|
| 100個 | KH-DOLLY14-APK100 (DOLLY14APK100) |
|
||
| φ20mm | ATA20 もしくは 20mm変換キットをお持ちの方 ATA50をお使いの場合は最初に20mm変換キットが必要です |
10個 | KH-DOLLY20-APKJ10 | |
| 30個 | KH-DOLLY20-APKJ30 | |
||
| 100個 | KH-DOLLY20-APKJ100 | |
||
| φ50mm | ATA50 もしくは 50mm変換キットをお持ちの方 ATA20をお使いの場合は最初に50mm変換キットが必要です |
4個 | KH-DOLLY50 (DOLLY50) |
|
| 50個 | KH-DOLLY50-APK50 (DOLLY50APK50) |
|
||
| ASTM C1583適合 φ50mmC |
ASTM C1583適合50mmドリー変換キットをお持ちの方 | 2個 | KH-DOLLY50C | |
| BS EN 1200402適合 50×50mmタイル |
50mm×50mmタイル変換キットをお持ちの方 スペアはネジ付きのドリー部とプレート部に分かれています |
ネジ付ドリー部 ：4本 |
KH-DOLLY50T | |
| プレート部 ：4枚 |
KH-PLATE50T | |
主な仕様
●ドリーと張力(測定範囲)の関係
| ドリーサイズ | 計測範囲 | 表示分解能 | 測定精度 |
|---|---|---|---|
| φ20mm | 0.7～24MPa(100～3,500psi) 100～7,550N |
0.01MPa (1 psi) |
フルスケールの±1％ (±0.24MPa) |
| φ50mm | 0.4～3.8MPa(50～560psi) 100～7,550N |
0.01MPa (1 psi) |
フルスケールの±1％ (±0.038MPa) |
| 50mm×50mm | 0.4～3.033MPa(50～440psi) 100～7,550N |
0.01MPa (1 psi) |
フルスケールの±1％ (±0.03033MPa) |
●参考データ 旧モデルの場合のドリーと最大張力の関係(旧モデル：数値表示のみでグラフ表示機能がない)
| ドリー径 | 最大張力値 | セット内容 | 製品コードNo. |
|---|---|---|---|
| φ10mm | 70Mpa(10,000psi) | 10個セット | KH-DOLLY10 |
| φ14mm | 40MPa(6,000psi) | 10個セット | KH-DOLLY14 |
| φ20mm | 20MPa(3,000psi) | 30個セット | KH-DOLLY20-APKJ30 |
| φ50mm | 3.5MPa(500psi) | 4個セット | KH-DOLLY50 |
JIS K5600で規定されている標準サイズはφ20mmです
ATA20のキットの内容
- ●デジタル表示アドヒージョンテスター本体
- ●φ20mmアルミ製標準ドリー×20個
- ●研磨パッド
- ●カッティングツール(ドリー接着面周囲を切込み)
- ●接着剤キット
- ●取扱説明書(英文・和文)
- ●校正証明書(英文)
- ●ハンドキャリングケース
- ●1年間保証
- ●ビルトインNIMH充電式電池およびACアダプター
- ●ショルダーストラップ
キット重量：約5.5Kg(ハードケース込)
ハードキャリングケースの大きさ：43×33×高さ15cm
校正証明書
| 購入時に添付(サービス)※1 | 〇 無償。英文の校正証明書(Certificate of Calibration) トレーサビリティ系統図は付きません |
|---|---|
| 購入時国内校正 | 〇 有償。購入時に別途費用となりますが国内検査・校正も承ります (トレーサビリティ系統図も含まれます) |
| 継続使用※2メーカー校正 | 〇 有償。英文の校正証明書(Certificate of Calibration) トレーサビリティ系統図は付きません |
| 継続使用※2国内校正 | 〇 有償。国内検査・校正も可能です(トレーサビリティ系統図も含まれます) |
- 1. ご購入時にメーカーサービスにより付属する校正証明書はISOの要求には合致していますが英文による1枚のみです。
日本独特の習慣と言われているトレーサビリティ系統図を含むいわゆる3点セットではありません。日付はメーカーのロット検査日となり、納品日ではありませんのでご了承ください。
いわゆる3点セットをご要望の場合には、有償にはなりますが国内での校正を別途お受けいただくことになります。 - 2. 初回の校正証明書発行日付から1年を経過しないうちに校正検査をお受けいただき、その後は毎年お受けいただくことになりますが、方法はメーカー校正と国内校正の2種類があります。
メーカー校正の場合はメーカー名で書類が発行されますが、校正証明書は英文1枚で、日本独特の習慣であるトレーサビリティ系統図を含むいわゆる3点セットではありません。国内校正に比較して納期も要します。
国内校正は、当社が発行しますが、DeFelsko製品の校正も行っているTQC社が指定する校正システムで実施している旨が明記されています。いわゆる3点セットとして発行されます。メーカー校正に比べて納期は5分の1程度となります。
- ◆国内校正が可能になりました。
大幅な納期短縮とコストダウンが実現できます。
また、性能検査サービス（無償です。ISOが求める証明書の発行はいたしませんが適正精度であるかを確認します）を行なっています。ご活用ください。詳細は、» カスタマーサポート をご覧ください。
