PosiTector 6000 - PosiTector Platform
先進の膜厚計　ポジテクタ―6000 ポジテクター6000 アクセサリーの ご案内

校正証明書付塗板(塗装メタルプレート)

塗装メタルプレート
NISTまたはPTBにトレーサブルな校正証明書が付属します。プレート直径はφ38mm、測定有効直径はφ25mmです。
製品コード 適するモデル 膜厚公称値(実測値は別途記載) 塗膜材質 基材材質 精度
基材 塗板② 塗板③ 塗板④
KH-S1 ポジテクタ―6000
F, FS, FRS, FN, FNS, FNRS, FXS*, FNDS
ポジテスト
F, FM		 0 75μm 250μm 1500μm エポキシ 鉄 ±0.43μm
KH-S2 ポジテクタ―6000
F0S, F45S, F90S, F90ES
ポジテストDFT
F, C		 0 75μm 250μm 1000μm
KH-S3 ポジテスト
G, M
ポジペン
A, B, C		 0 15μm 40μm 100μm
KH-S4 ポジテクタ―6000
FXS*		 0 75μm 1000μm 1900μm
KH-A1 ポジテクタ―6000
N, NS, NRS, FN, FNS, FNRS, FNDS		 0 75μm 250μm 1500μm エポキシ アルミ ±0.43μm
KH-A2 ポジテクタ―6000
NAS, N0S, N45S, N90S
ポジテストDFT
C		 0 75μm 250μm 500μm
KH-A3 ポジテクタ―200
200B		 75μm 125μm 250μm 500μm

ポジテクタ―6000のFXS プローブは、0～1500μm の範囲シリアル番号が361485未満のものでは、KH-S1 を使用してください。

校正証明書付ポリスチレン製ブロック

ポリスチレン製ブロック
NISTまたはPTBにトレーサブルな校正証明書が付属します。
KH-P1〜P7ブロックは 38×70 mm、 KH-P8ブロックは 76×76 mmです。
製品コード 適するモデル 厚み公称値(実測値は別途記載) 精度
① ② ③ ④
KH-P1 ポジテクタ―6000
FT, FTS, NTS, FNTS, FTRS
ポジテクタ―200
200D		 375μm 2mm 4.5mm 6.5mm ± (2.5μm + 厚みの0.05%)
KH-P2 ポジテクタ―6000
FHS, FJS, NHS, EOC		 2.5mm 6.5mm 13mm 19mm
KH-P3 ポジテクタ―100
100C		 375μm 1.5mm 2.5mm 4.5mm
KH-P4 ポジテクタ―100
100D		 1.5mm 2.5mm 4.5mm 6.5mm
KH-P5 ポジテクタ―6000
FKS, NKS		 1.5mm 2.5mm 6.5mm 12mm
KH-P6 ポジテクタ―200
200C		 375μm 1.5mm 2.5mm 3mm
KH-P7 ポジテクタ―6000
FHXS		 1.5mm 4.5mm 6.5mm 9.5mm
KH-P8 ポジテクタ―6000
FNGS, FLS		 13mm 13mm 13mm 19mm

校正証明書付プラスチックシム(フォイル)

フォイル
製品コード 膜厚基準値(実測値は製品に記載) 色 精度
KH-CS1 25μm オレンジ ±2μm
KH-CS2 50μm 赤
KH-CS3 75μm 緑
KH-CS5 125μm 青
KH-CS10 250μm 茶
KH-CS20 500μm 黄
KH-CS40 1000μm 白
KH-CS60 1500μm 黒
KH-CSS 上記の8枚セット

ご購入時に付属しているシムは校正証明書付のタイプではありません。

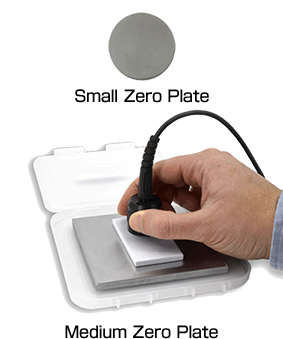

ゼロプレート

ゼロプレート
製品コード 適するモデル 材質 プレートサイズ プレート厚み
KH-STDZSTL ポジテクタ―6000
F, FS, FRS, FN, FNS, FNRS, FXS, FNDS, Fマイクロプローブ
ポジテストDFT
F, C		 鉄 φ38mm 3.175mm
KH-STDZALM ポジテクタ―6000
N, NS, NAS, NRS, FN, FNS, FNRS, FNDS, Nマイクロプローブ
ポジテストDFT
C		 アルミ φ38mm 3.175mm
KH-STDZSTLM ポジテクタ―6000
FT, FTS, FTRS, FNTS, FKS, FHXS		 鉄 100×100×6mm 6.35mm
KH-STDZALMM ポジテクタ―6000
FNTS, NKS		 アルミ 100×100×6mm 6.35mm
KH-STDZSTLL ポジテクタ―6000
FLS, FJS, FNGS		 鉄 180×180×6mm 6.35mm
＜ゼロプレートの使い方の例＞
プラスチックシム、ポリスチレンブロックとの併用
ゼロプレートはプラスチックシムやポリスチレンブロックを置くのに便利な基材となります。ゼロ点を確認し、必要に応じて「0」に調整した後、シム/ブロックをゼロプレートに載せて測定します。
基材のないフィルムなどを測定する際に基材として使用する
ゼロプレートは、何もないところに下地・基材を得るために使うことができます。紙、プラスチック、布、ゴムなどの大きな素材をゼロプレートの上に置いて、膜厚計で測定することができます。測定対象物が大きすぎてマイクロメーターなどでアクセスできない場合に有効です。例えば、スクリーン印刷業界では、その上にスクリーン印刷する「基材」の厚さを測定するためにゼロプレートを使用します。
