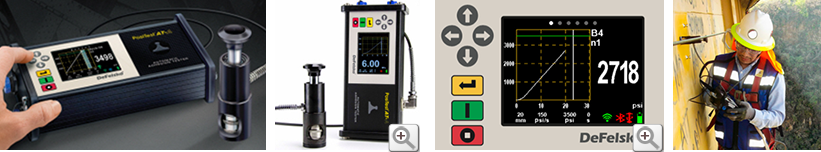

プルオフアドヒージョンテスター　ポジテスト New AT-A 【 Feature of Pull-off Adhesiontester AT-A 】

準拠規格

JIS K5600-5-7,　ISO 4624/16276-1, ASTM D4541-02 TYPEⅤ/D7234

装置の概要

特徴

高い操作性

小型軽量…バッテリー駆動なのでラボ用としても屋外使用としても最適です。
引っ張り率(Pull Rate)が表示されますので、作業者は簡単に各国際規格に定められた引っ張り率に設定・確認ができます。
簡単に種々の径のドリーに交換できます。またドリー径ごとの引っ張り値の換算表は必要ありません。自動的に計算してくれます。
キットには測定に必要なものがすべてセットされています。

高い信頼性

密閉型筐体…IP65以上の防滴・防塵性を持ちますので、屋外使用時の天候悪化にも耐えられます。

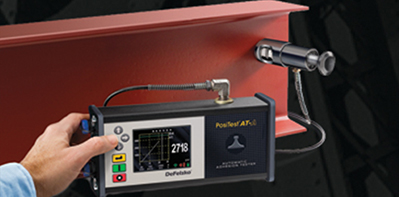

さまざまな角度で試験が実施できます(真横に引っ張るあるいは真下に引っ張るなど)。
丈夫なキャリングケース入りです。
自然故障に対して1年間保証です。
バネ荷重方式にありがちな測定時の大きな音や衝撃もありません。

高い精度

ポジテスト・アドヒージョンテスターは公的基準にトレーサブルなロードセルに対して±1%の精度で校正されています。
角度を自己補正する機能を持つアルミ製ドリーは、塗膜表面が平滑でもあるいはたとえ平滑でなくても、正確な測定を実現します。
高品質の精密圧力センサーは、高い精度を保持し続けます。

高い柔軟性

本体のメモリー機能により、最大引っ張り値(はく離あるいは塗膜の凝集破壊値)、引っ張り率、試験時間、ドリーサイズを200回分まで記憶します。
データ管理ソフトPosiSoftを使用することができます(サイトよりダウンロードすることが可能)。
φ10mm、φ14mm、φ20mm(JIS規格の標準)、φ50mmのドリーが使用可能です。
値はMpaもしくはpsi(pounds per square inch)単位で表示することが可能です。

角度自己補正機能とは

測定が失敗に終わる最大の原因の一つ

…それは荷重の芯のズレです

上部の固定部が球状関節形状になっており、それをくわえるクイック固定用のカップリング機能により、荷重の芯のズレを自己補正し、ドリーに偏った荷重がかかるのを防ぎます。これにより変動がなく滑らかにドリーに荷重を加えていくことを実現しています。

最新のASTM規格　D4541-02　について

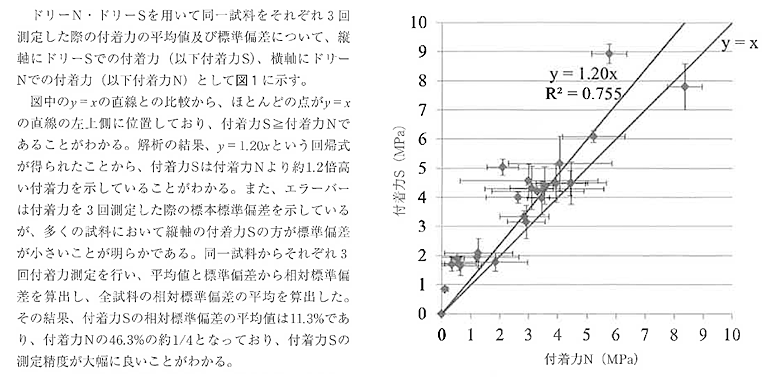

塗膜ときには接着剤の影響でドリーの接着面は必ずしも正確に水平になるとは限りません。むしろ、塗膜表面が完全に水平ではないことの方が多いのかもしれません。しかし、プルオフ法試験ではドリー中心軸と引張方向の軸がずれると、検査結果に誤差が生じることが確認されました。
このため、ASTM規格では、軸調整機能のあるものをより高い精度が期待できる方式として、規格に追加しました。
具体的には2つの方法が規格化されました。装置そのものに軸調整機能があるものをSELF-ALIGNMENT ADHESION TESTER TYPE Ⅳ(下図左側)、さらに最新の方式として、ドリーに軸調整機能を持たせたものをSELF-ALIGNMENT ADHESION TESTER TYPE Ⅴとして規格化(下図右側)しました。
アメリカの自動車メーカーなどを中心に、アドヒージョンテスターを用いる際にSELF-ALIGNMENT機能のあるものを使用するように指示している例が増えています。
