AFA-Standard スペック AFA-Standard

AFAとは…

Automatic Film Applicator の略で、自動塗工機を総称しています。

日本では卓上コーター、自動コーター、自動フィルムアプリケーターあるいは自動アプリケーターという名前で呼ばれることもあるようです。JISでは、自動バーコーターという名称も使われています。

走行・塗工

  • 走行速度:0.1~500 mm/s
  • 走行精度:設定速度に対して ±1 %
  • 走行距離:50~415 mm / 1.97~16.34 in
  • 走行距離精度:±2 mm
  • 塗工厚:35 mm(チャートの厚み+膜厚で 35 mm まで)
  • テストチャートサイズ(本機に載せられるサイズ):L515 x W300 x 厚み9 mm
  • バーコーター最大有効幅:325 mm
  • 装着できるバーコーターの最小全長:345 mm 以上あること
  • 装着できるバーコーターの最大直径:φ10 mm
  • 使用できるアプリケーターの最大幅:300 mm
  • 使用できるアプリケーターの高さ:10~80 mm (ただし当社指定のギャップ調整機能付ドクターナイフアプリケーターは使用可能です)

本体の仕様

  • AFA-Standardのサイズ:操作面に向かって
    • 奥行 490 mm (バーコーターウェイト用ノブを含む場合 495mm)
    • 幅 640 mm (塗工液垂れ受けを含む場合 665mm)
    • 高さ 290 mm (オプションウェイトを含む場合 310 mm)
  • 単体重量:33 kg (プレートの重さは別途。ヒートバキュームモデルはこの限りではありません)
  • 電源:入力 100 V~ 240 V / 50~60 Hz ユニバーサル
  • 消費電力:最大 50 W (ヒートバキュームモデルの場合はこれにヒーター用電力が加わります)
  • 表示部:480 x 272 ピクセル TFT フルカラーディスプレイ
  • 操作方法:5キーナビゲーションスイッチ もしくは マウス あるいはキーボード ※オプション
  • 表示言語:日本語、英語、ドイツ語、フランス語など

各プレートの仕様

ガラスプレート

  • 製品コード:KT-AB4130

バキュームプレート

  • 製品コード:KT-AB4200
  • 材質:アルミ+陽極酸化皮膜処理
  • 吸引孔:φ1.3 mm、22 mm ピッチ、総数 312
  • バキュームエリア:最大A3サイズ
  • 自動バキュームエリア変更機能対象サイズ:A5、A4、A3

ダブルチャンネルバキュームプレート

  • 製品コード:KT-AB4300
  • 材質:アルミ+陽極酸化皮膜処理
  • 吸引孔:なし A3サイズの少し内側にある2つの溝により吸引

高規格バキュームプレート

  • 製品コード:KT-AB4205
  • 材質:ステンレス

高規格ダブルチャンネルバキュームプレート

  • 製品コード:KT-AB4305
  • 材質:ステンレス

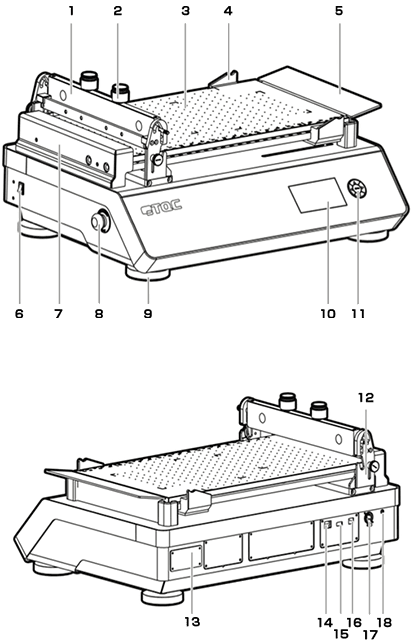

各部の名称

各部の名称
  1. バーコーター用ウェイト
  2. オプションウェイト
  3. バキュームプレート(マルチベースをご使用の場合にはガラスプレートとの交換が可能です)
  4. バーコーター用リフター(塗工終了後に塗工面を汚さないようにバーコーターを保持します)
  5. 塗工液垂れ受け(塗工時にプレートから流れ出ようとする塗工液を受けるためにここに紙シートなどを載せてください)
  6. 電源スイッチ
  7. クランプカバー(内部にクランプがあり、チャート紙などをはさんで固定します。バキューム専用機には付属しません)
  8. 非常停止ボタン
  9. アジャスターボルト脚
  10. フルカラーディスプレイ
  11. 5キーナビゲーションスイッチ

  12. ツールキャリア(各種アプリケーターを一定速度で移動させます)
  13. 機器ICタグ(機種識別シール)
  14. イーサーネット
  15. USB-A
  16. USB-B
  17. メーカーメンテナンス用ジャック
  18. 電源ケーブルコネクター(プラグ接続口)

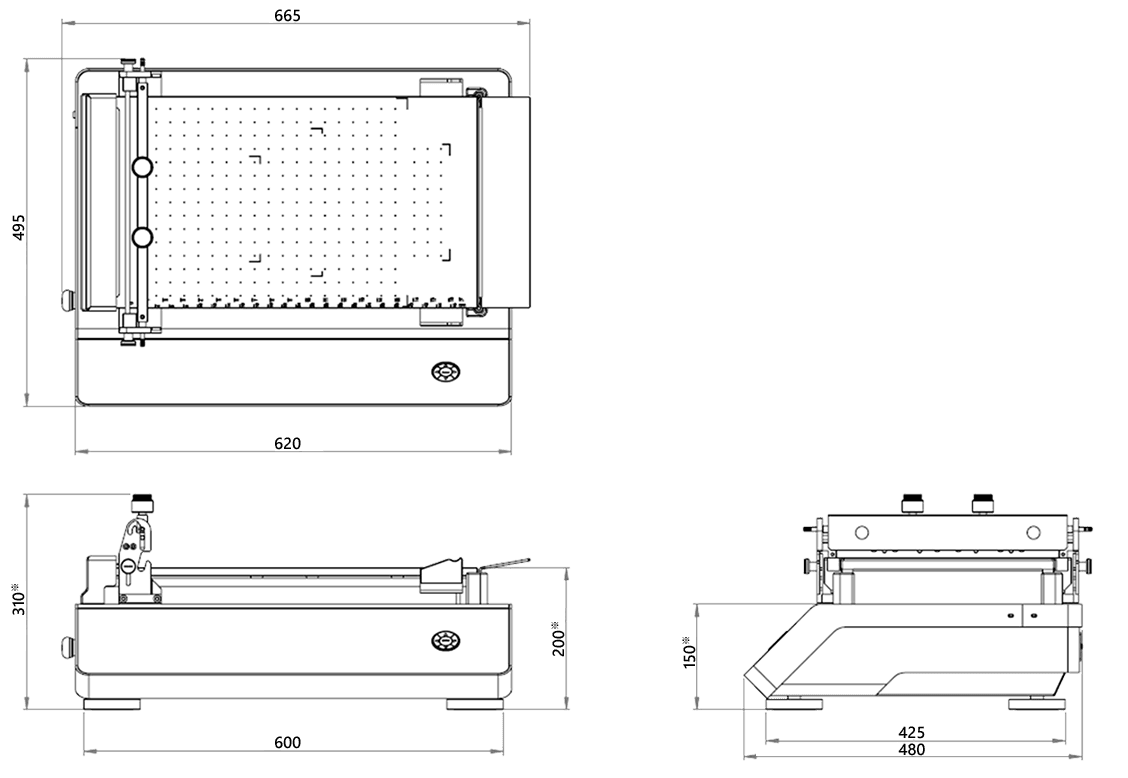

外形寸法概略図

製作上の都合などにより多少寸法が変わる場合があります。
また、改善・改良のために、予告なく外形や設計を変更する場合がありますのでご了承ください。

※アジャスターボルト脚の調整(伸ばすor縮める)により寸法が変化します

寸法概略図
