TQC 全自動フィルムアプリケーター　AFAの共通仕様

準拠規格

JIS/ISOにおいて手ではなく自動によるアプリケーターの操作を推奨,　ASTM D 823-C

● 移動速度：2～500mm/秒(最高速度は滑らかな素地に低～中粘度の一般的塗工材で純正バーコーターを使用した場合)
● 移動速度の精度：±1%(設定速度に対する)
● 移動長さ：50～400mm
● 移動長さの精度：±2mm
● 最大テストチャートサイズ：A3 ^※
※長さ方向塗工範囲：バーコーターではリフターによりバーが持ちあがるためA3全長より20mmほど手前で塗工が終了します。
※幅方向塗工範囲　：使用するアプリケーターや塗工条件により異なります。
● 選択できるフィルムアプリケーターの最大幅：300mm
● 選択できるフィルムアプリケーターの最大高さ：55mm
● 供給電源：110V、50/60Hz
● 消費電力：最大80W
● ワイヤーバー長さ：固定部は330mmまで、スパイラル部分は最大300mm(推奨は250mm)
● ワイヤーバー直径：固定部で10mm
● 表示部大きさ：35×95ｍｍ
● 表示部解像度：192×64ピクセル
● プリセット速度メモリー：12種
● プリセット移動長メモリー：3種
● 言語：英語(独語、仏語、伊語も可)

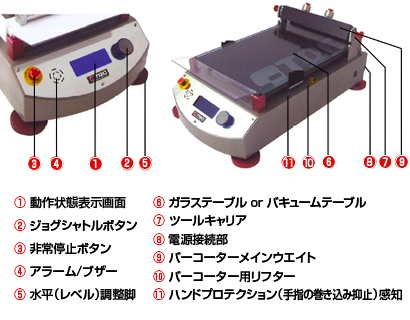

＜運転・動作手順＞: ① 走行条件をプリセットから簡単に選ぶか、もしくは1mm単位で設定します。; ② 用紙サイズを選択します。; ③ アプリケーターの種類を設定します。; ④ インク・塗料をアプリケーターの手前に供給します。; ⑤ バーコーターの場合は⑨でバーコーターを固定します。; ⑥ 走行開始を指示します。
ガラス底板ではチャート紙をクランプ機能が固定します。
バキューム底板ではバキュームがONされてチャート紙を吸引固定します。; ⑦ 走行の終了点でアプリケーターを押していた⑦が停止しスタート位置に戻り待機します。
バーコーターの場合はバーが⑩の受けに乗りそこに残された状態で⑦と⑨だけがスタート位置に戻ります。
