エアーノズルトータルサポート ＞ コストパフォーマンスで選ぶ ＞ フラットノズル

フラットパターンノズル

細長いブローパターンなので、水滴や塵を掃くように効率的に除去することができます。　　フラットパターン：


モデル名 9002W 9005W 9015W
製品写真 9002W 9005W 9015W
特長 最強にして、最高品質の(最もエネルギー効率の高い)ブローノズル
接続 1/4"(2分)オス(平行ネジ) 1/4"(2分)オス(平行ネジ) 1/2"(4分)オス(平行ネジ)
噴射力※
空気消費量※
騒音値※		 6.0N
30Nm3/h
80dB(A)		 15.0N
76Nm3/h
87dB(A)		 45.0Ｎ
228.0Nm3/h
94dB(A)
材質 Zytel®(ザイテル™)DuPont社の登録商標　機械的強度・高温安定性に優れた高融点ナイロン樹脂
機械的特性に優れるため金属の代替工業材料として使用されています。
耐熱温度 180℃
最大使用圧力 1.0MPa 1.0MPa 1.0MPa

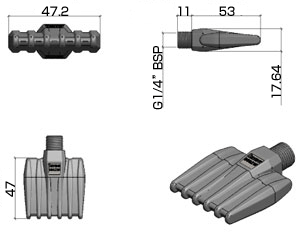

寸法図 9002W寸法図

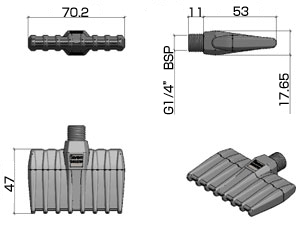

全幅47.2×厚17.6×全長64mm		 9005W寸法図
全幅70.2×厚17.6×全長64mm		 9015W寸法図

重さ 25g 35g 155g
性能詳細
圧力
Kpa		2004006008001000
噴射力
N		2.54.97.19.311.5
流量
Nm3/h		16.025.034.043.052.0
騒音
dB(A)		71.378.082.085.087.2

※ 500KPa時は、噴射力6.0N、流量30Nm3/h、騒音80dB(A)
圧力
Kpa		2004006008001000
噴射力
N		6.712.4 18.123.829.5
流量
Nm3/h		40.064.088.0112.0136.0
騒音
dB(A)		79.085.589.191.392.7

※ 500KPa時は、噴射力15.0N、流量76Nm3/h、騒音87dB(A)
圧力
Kpa		2004006008001000
噴射力
N		20.036.553.069.586.0
流量
Nm3/h		117.0191.0265.0339.0413.0
騒音
dB(A)		85.792.195.896.897.4

※ 500KPa時は、噴射力45.0N、流量228Nm3/h、騒音94dB(A)
ブローパターン詳細
距離
mm		50100200300400500
直径
mm		――――――
長径
mm		80100140180220260
短径
mm		4565105145185225
中心風速
m/秒		12610560423734
距離
mm		50100200300400500
直径
mm		――――――
長径
mm		100120160200240280
短径
mm		4565105145185225
中心風速
m/秒		12610560423734
距離
mm		50100200300400500
直径
mm		――――――
長径
mm		155180210250290330
短径
mm		4590140200260330
中心風速
m/秒		――――――
コードNo. AT-9002W

 		 AT-9005W

 		 AT-9015W


▲ページTOPへ
モデル名 FL-600ETITAN-1TITAN-2
製品写真 FL-600E TITAN-1 TITAN-2
特長 樹脂製のベストセラーモデル 小型ノズル 高耐熱性樹脂の小型ノズル
接続 1/4"(2分)オス(平行ネジ) 1/4"(2分)オス(平行ネジ) 1/4"(2分)オス(平行ネジ)
噴射力※
空気消費量※
騒音値※		 3.9N
33Nm3/h
85dB(A)		 5.1N
25Nm3/h
79dB(A)		 5.1N
25Nm3/h
79dB(A)
材質 POMABSULTEM(ウルテム)
耐熱温度 90℃82℃連続使用MAX180℃
最大使用圧力
寸法図 寸法図 寸法図
重さ 23g8.5g11g
性能詳細
圧力
Kpa		200300400500
噴射力
N		1.62.33.23.9
流量
Nm3/h		14202633
騒音
dB(A)		71788285
圧力
Kpa		200300400500
噴射力
N		1.82.94.05.1
流量
Nm3/h		12.616.420.525.2
騒音
dB(A)		6570.57579
ブローパターン詳細

公表データはありませんが、
ブローパターンは　920Aと同等です。
風速データはありません。

 公表データはありません。
コードNo. AT-FL-600E

 		 AT-TITAN-ABS

 		 AT-TITAN2



※　圧力500KPa時

▲ページTOPへ
モデル名 AAB727-11(ABS) AAB727-15(ABS) AAB727-23(ABS)
製品写真 AAB727-11 AAB727-15 AAB727-23
特長 コストパフォーマンスに優れる コストパフォーマンスに優れる コストパフォーマンスに優れる
接続 1/4"(2分)オス(PTネジ) 1/4"(2分)オス(PTネジ) 1/4"(2分)オス(PTネジ)
噴射力※
空気消費量※
騒音値※		 ―
28Nm3/h
―		 ―
42Nm3/h
79dB(A)　ただし400KPa時		 ―
60Nm3/h
―
材質 ABS
耐熱温度 82℃
最大使用圧力 0.7MPa
寸法図 寸法図
重さ 18g18g18g
性能詳細
圧力
Kpa		200400600
噴射力
N		―――
流量
Nm3/h		13.522.532.6
騒音
dB(A)		―――
圧力
Kpa		200400600
噴射力
N		―――
流量
Nm3/h		2134.849.5
騒音
dB(A)		7279―
圧力
Kpa		200400600
噴射力
N		―――
流量
Nm3/h		305070
騒音
dB(A)		―――
ブローパターン詳細
距離
mm		50100200300
直径
mm		――――
長径
mm		―――120
短径
mm		――――
中心風速
m/秒		―――40

※ データは300KPa時のものです
距離
mm		50100200300
直径
mm		――――
長径
mm		―――120
短径
mm		――――
中心風速
m/秒		―――45※2

※ データは300KPa時のものです
※ 2：500KPa時は57m/秒
距離
mm		50100200300
直径
mm		――――
長径
mm		――――
短径
mm		――――
中心風速
m/秒		――――

※ データは300KPa時のものです
コードNo. AS-AAB727-11ABS

 		 AS-AAB727-15ABS

 		 AS-AAB727-23ABS



※　圧力500KPa時

▲ページTOPへ
モデル名 Y-767-ABS 代表的な金属製との比較　920A 代表的な金属製との比較　961
製品写真 AAB-767 920A 961
特長 並べて使うのに適した省スペース設計 金属製フラットのベストセラーモデル 超省スペース設計のアングルフラット
接続 1/4"(2分)オス(PTネジ) 1/4"(2分)オス(平行ネジ) 1/8"(1分)オス(平行ネジ)
噴射力※
空気消費量※
騒音値※		 ―
42Nm3/h
78dB(A)		 5.5N
30Nm3/h
81dB(A)		 3.3N
19.5Nm3/h
81.5dB(A)
材質 ABS亜鉛亜鉛
耐熱温度 82℃70℃70℃
最大使用圧力 0.7MPa1.0MPa1.0MPa
寸法図 寸法図 寸法図 寸法図
重さ 7g120g18g
性能詳細
圧力
Kpa		200400600
噴射力
N		―――
流量
Nm3/h		21.335.547.0
騒音
dB(A)		78――
圧力
Kpa		200400600
噴射力
N		2.04.37.0
流量
Nm3/h		12.025.038.0
騒音
dB(A)		72.079.183.3
圧力
Kpa		200400600
噴射力
N		1.32.63.9
流量
Nm3/h		9.015.527.7
騒音
dB(A)		71.178.182.8
ブローパターン詳細
距離
mm		50100200300
直径
mm		――――
長径
mm		――――
短径
mm		――――
中心風速
m/秒		―――43※2

※ データは300KPa時のものです
※ 2：500KPa時は58m/秒
距離
mm		50100200300
直径
mm		――――
長径
mm		80100140180
短径
mm		4060100140
中心風速
m/秒		1221005740

※ データは500KPa時のものです

>> 920A のページへ
距離
mm		50100200300
直径
mm		――――
長径
mm		6382120160
短径
mm		305090130
中心風速
m/秒		1221005740

※ データは500KPa時のものです

>> 961 のページへ
コードNo. AS-Y767-ABS

 		 AT-920A

 		 AT-961



※　圧力500KPa時

▲ページTOPへ
