目づまりの問題を解消したスプレーノズル 『ノズレス®』 は
材質別・吐出性能別に多くのモデルがあります。
このため、エンドユーザー様や販売店様との「会話」をまず大切にしています。

PPS樹脂製ノズレス 3分オス

水圧と流量の関係/ Relation between Pressure and Spray Volume

1kgf/cm²＝0.098MPa(≒0.1MPa) 吐出量 Spray Volume:L(Liter)/min
型番
Model No.		 材質
Material		 水圧
Pressure
MPa(0.1MPa≒1kg/cm²)		 型番相当
Type No.		 最小通過径※1
Minimum Diameter※1
0.05 0.1 0.15 0.2 0.25 0.3 0.35 0.4
P3M0062 PPS※2 3.9 6.2 8.0 9.5 10.8 12.0 13.1 14.1 MR3-4 4mm
P3M0080 PPS※2 5.0 8.0 10.3 12.2 13.9 15.5 16.9 18.2 MR3-5 5mm
P3M0098 PPS※2 6.1 9.8 12.6 14.9 17.0 18.9 20.6 22.2 MR3-6 6mm
P3M0115 PPS※2 7.2 11.5 14.9 17.7 20.1 22.4 24.4 26.3 MR3-7 7mm
P3M0133 PPS※2 8.3 13.3 17.1 20.4 23.2 25.8 28.2 30.4 MR3-8 8mm
P3M0151 PPS※2 9.4 15.1 19.4 23.1 26.3 29.3 31.9 34.5 MR3-9 8mm
P3M0169 PPS※2 10.5 16.9 21.7 25.8 29.4 32.7 35.7 38.5 MR3-10 8mm

≦：The biggest particle of an object which can go through the orifice

P3MGシリーズ※3

型番
Model No.		 材質
Material		 水圧
Pressure
MPa(0.1MPa≒1kg/cm²)		 型番相当
Type No.		 最小通過径※1
Minimum Diameter※1
0.05 0.1 0.15 0.2 0.25 0.3 0.35 0.4
P3MG0180 PPS※2 10.8 18.0 23.4 27.0 30.6 34.2 37.8 41.4 ー 9mm
P3MG0200 PPS※2 12.0 20.0 26.0 30.0 34.0 38.0 42.0 46.0 ー 10mm

≦：The biggest particle of an object which can go through the orifice

  1. 最小通過径について：必ずしも出口径とは一致しません。入口、ノズル内部、出口を含めて最も経路の狭い箇所の寸法を表記しています。
  2. PPSはガラス繊維強化タイプです。このため長期耐熱性に優れ、耐衝撃性・剛性に優れます。ただし、濃硝酸はガラスを溶かしますので、ご注意ください。
  3. P3MGシリーズは準在庫品です。予め在庫状況・納期のご確認をお願いいたします。
  1. Minimum Diameter：A minimum diameter is not necessarily an outlet diameter. It means the diameter of the narrowest point of a nozzle throughout its entrance, inside and exit.
  2. PPS/Polyphenylene Sulfide is a glass fiber reinforced type. This provides excellent long-term heat resistance and load deflection resistance.
    However, please note that concentrated nitric acid will dissolve glass.
  3. P3MG series are not always in stock. Please inquire the delivery date.

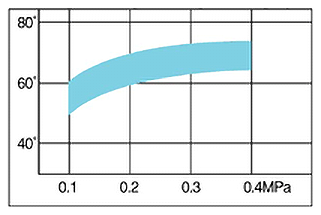

水圧とスプレー角度の関係/ Relation between Pressure and Spray Angle

水圧とスプレー角度の関係※
Relation between Pressure and Spray Angle※
水圧とスプレー角度の関係
  • スプレー角度は幅をもって示しています。
    水がかかればよいというご用途では帯の上の方で、勢いよくスプレーされる必要がある場合には帯の下の方で見てください。
  • Spray angle has its range.
    If you need just to splash water, the upper part of the belt in the above graph should be referenced to. If you need to spray water fast, the lower part should be referred to.

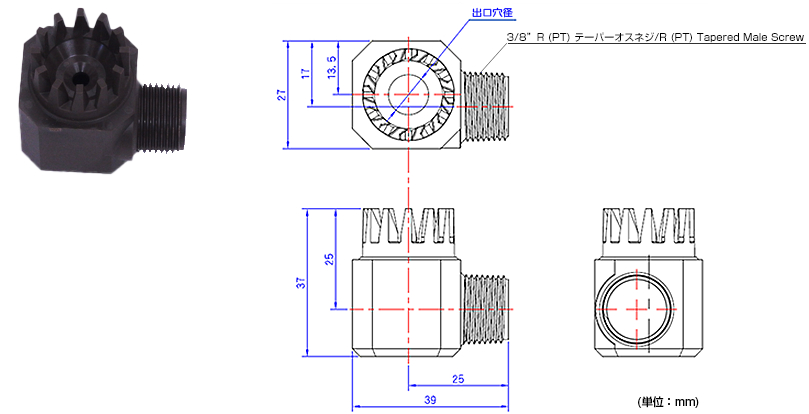

外形図/ Dimension

外形図
GUIDE

どうぞ御見積をご依頼ください

目づまりの問題を解消したスプレーノズル 『ノズレス®』 は、材質別・吐出性能別に多くのモデルがあります。このため、エンドユーザー様や販売店様との「会話」をまず大切にしています。
なお、当ノズルはご使用条件等により使用可能期間は異なりますので保証期間は設けておりません。ご理解のほどお願いいたします。
