水圧と流量の関係/ Relation between Pressure and Spray Volume
| 型番 Model No. |
材質 Material |
水圧 Pressure MPa(0.1MPa≒1kg/cm²) |
型番相当 Type No. |
最小通過径※ Minimum Diameter※ |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.05 | 0.1 | 0.15 | 0.2 | 0.25 | 0.3 | 0.35 | 0.4 | ||||
| B3M0048 | Bs | 3.4 | 4.8 | 5.9 | 6.8 | 7.6 | 8.3 | 9.0 | 9.6 | MB2-3 | 3mm |
| B3M0064 | Bs | 4.5 | 6.4 | 7.8 | 9.1 | 10.1 | 11.1 | 12.0 | 12.8 | MB3-4 | 4mm |
| B3M0080 | Bs | 5.7 | 8.0 | 9.8 | 11.3 | 12.6 | 13.9 | 15.0 | 16.0 | MB3-5 | 5mm |
| B3M0096 | Bs | 6.8 | 9.6 | 11.8 | 13.6 | 15.2 | 16.6 | 18.0 | 19.2 | MB3-6 | 6mm |
| B3M0112 | Bs | 7.9 | 11.2 | 13.7 | 15.8 | 17.7 | 19.4 | 21.0 | 22.4 | MB3-7 | 7mm |
| B3M0128 | Bs | 9.1 | 12.8 | 15.7 | 18.1 | 20.2 | 22.2 | 23.9 | 25.6 | MB3-8 | 8mm |
| B3M0144 | Bs | 10.2 | 14.4 | 17.6 | 20.4 | 22.8 | 24.9 | 26.9 | 28.8 | MB3-9 | 8mm |
| B3M0160 | Bs | 11.3 | 16.0 | 19.6 | 22.6 | 25.3 | 27.7 | 29.9 | 32.0 | MB3-10 | 8mm |
- 最小通過径について：必ずしも出口径とは一致しません。入口、ノズル内部、出口を含めて最も経路の狭い箇所の寸法を表記しています。
- Minimum Diameter：A minimum diameter is not necessarily an outlet diameter. It means the diameter of the narrowest point of a nozzle throughout its entrance, inside and exit.
水圧とスプレー角度の関係/ Relation between Pressure and Spray Angle

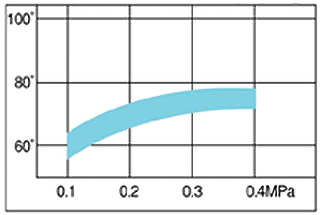

Relation between Pressure and Spray Angle※
- スプレー角度は幅をもって示しています。
水がかかればよいというご用途では帯の上の方で、勢いよくスプレーされる必要がある場合には帯の下の方で見てください。 - Spray angle has its range.
If you need just to splash water, the upper part of the belt in the above graph should be referenced to. If you need to spray water fast, the lower part should be referred to.

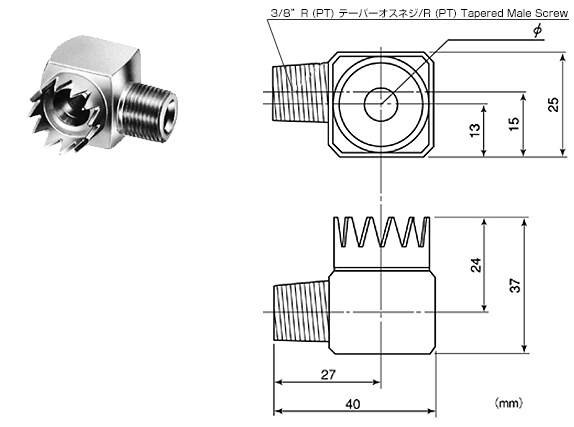

外形図/ Dimension
