TQC グラインドメーター(粒ゲージ)
準拠規格
ISO 1524, JIS K 5600-2-5
ASTM D 1210, AS/NZS 1580.204.1
※ KT-VF2118 および KT-VF2124 は規格で定められているスケールではありません。
用途
- 塗料・インク・ワニスなどの顔料等の固形粒子の分散度
- チョコレートなどの食品の材料の溶解具合や分散度の確認(例として：グラニュー糖の溶解の確認)
よくあるご質問：粒ゲージで粒子そのものの粒径がわかりますか？
難しいと思います。粒ゲージは塗料及びその関連商品の分散度を測定するもので、粒そのものの大きさを知るためのものではありません。
特徴
- ● 高い品質を裏付ける全品メーカー校正証明書付※
- ● 月産100個超の量産効果が実現した高いコストパフォーマンスと厳格な品質管理
- ● 10年超の日本を含む全世界への供給実績

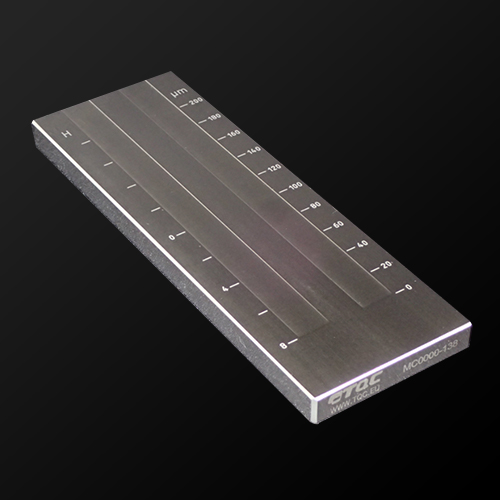

- ● ダブル溝、シングル溝のいずれも溝の幅は12mmです。

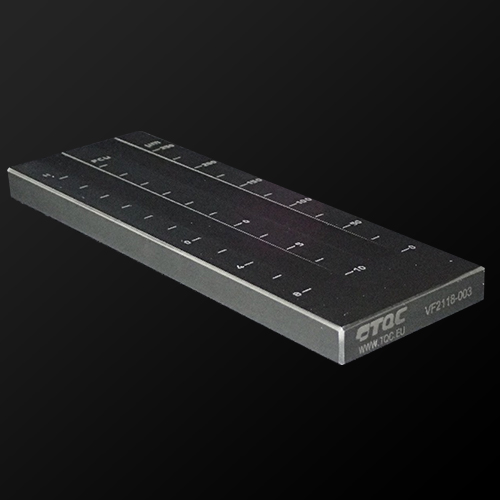

- ● ダブル溝モデルは、ミクロン、ミル、NS(Hegman)、PCU(Nprth)の目盛がゲージの上面に刻まれています。
シングル溝モデルはミクロンの目盛のみです。 - ● ゲージとスクレーパーは硬質ステンレス製です。
※英文。国家標準とトレーサブルであることは宣言されていますが日本独特の習慣と言われるトレーサビリティ系統図は付属しません。

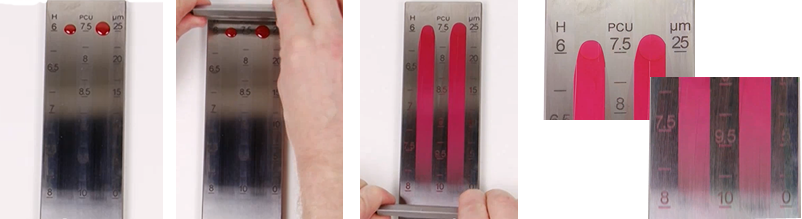

使用方法(例)
- 0～100μmゲージが最もよく使用されています。0～15μmや０～25μmについては試験者に熟練が求められるとJIS/ISO規格には記載されています。10μm以下のゲージを読み取る際には特に細心の注意が求められます。
ご注文＆価格のお問い合わせは…
| モデル名称 | 溝深さ μm |
目盛間隔 μm |
推奨測定範囲※1 μm |
Hegman (NS) |
North※2 (PCU) |
溝幅 | 商品コードNo. |
|---|---|---|---|---|---|---|---|
| TQC Sheen グラインドゲージ (粒ゲージ) ダブル溝タイプ |
0～15μm | 1.5μm | 1.5～12μm | 8～6.8 | 10～8.5 | 12mm ×2本 |
KT-VF2110 |
| 0～25μm | 2.5μm | 5～15μm | 8～6 | 10～7.5 | KT-VF2111 | ||
| 0～50μm | 5μm | 15～40μm | 8～4 | 10～5 | KT-VF2112 | ||
| 0～100μm | 10μm | 40～90μm | 8～0 | 10～0 | KT-VF2113 | ||
| 0～250μm | 25μm | ― | ― | ― | KT-VF2118 | ||
| 0～500μm | 50μm | ― | ― | ― | KT-VF2124 | ||
| 任意ご指定※3 0~5,000μm |
― | ― | ― | ― | KT-VF2140 | ||
| TQC Sheen グラインドゲージ (粒ゲージ) シングル溝タイプ |
0～15μm | 1.5μm | 1.5～12μm | 8～6.8 | 10～8.5 | 12mm ×1本 |
KT-VF2104 |
| 0～25μm | 2.5μm | 5～15μm | 8～6 | 10～7.5 | KT-VF2105 | ||
| 0～50μm | 5μm | 15～40μm | 8～4 | 10～5 | KT-VF2106 | ||
| 0～100μm | 10μm | 40～90μm | 8～0 | 10～0 | KT-VF2107 | ||
| 0～250μm | 25μm | ― | ― | ― | KT-VF2108 | ||
| 0～500μm | 50μm | ― | ― | ― | KT-VF2109 | ||
| 任意ご指定※3 0~5,000μm |
― | ― | ― | ― | KT-VF2141 |
大きさと重さ：175×60×12mm(溝の長さ：120mm) スクレーパー：75×38×8mm
精度：2μm
- 推奨測定範囲はJIS/ISOの記述によるものです。
- Hegman、North尺度について：JISにも記載されているように、国際的に使用されているものではなく、いくつかの国で工業的に非SI単位として慣用的に用いられているものです。例えばHegman尺度は100μmを0点としています。JIS/ISOはあくまでμm単位を採用しています。
- 任意ご指定品について…準特注品となります。標準設計(外形や溝幅などは標準品と同じです)のままで、最大値は5,000μmまでご指定が可能です。
＜準特注品も承っております＞
ある程度のフルスケールの変更も対応可能です。標準のラインナップにない0～200μmも高いコストパフォーマンスで製作可能です。

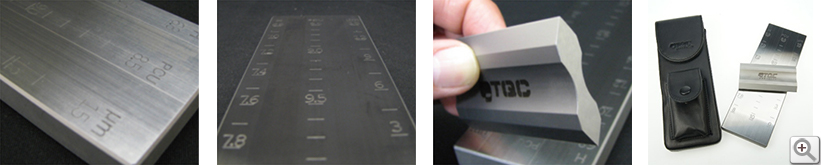

セットの内容
- ● ゲージ本体
- ● スクレーパー
- ● 革製ケース(ポーチ)
- ● 校正証明書(日付はメーカー工場出荷日です)
材質について
- 本体材質
- ASAB Stavax ESR 医療用グレードステンレス鋼
- 表面硬化熱処理(+1,756℃→－70℃) 硬度：HRC 55
- 表面仕上げ：みがき
- スクレーパー
- ASAB Stavax ESR 医療用グレードステンレス鋼
- 表面硬化熱処理(+1,756℃→－70℃) 硬度：HRC 55
- 表面処理：硬質クロム
校正証明書
| 購入時に添付(サービス)※1 | 〇 無償。英文の校正証明書(Calibration Certificateの1枚) トレーサビリティ系統図は付きません ※「KT-VF2140」についてはご希望時のみ有償での対応となります。(通常付属しません。) |
|---|---|
| 継続使用※2メーカー校正 | 〇 有償。英文の校正証明書(Calibration Certificateの1枚) トレーサビリティ系統図は付きません |
- 1. ご購入時にメーカーサービスにより付属する校正証明書はISOの要求には合致していますが英文による1枚のみです。
日本独特の習慣と言われているトレーサビリティ系統図を含むいわゆる3点セットではありません。日付はメーカーのロット検査日となり、納品日ではありませんのでご了承ください。 - 2. 初回の校正証明書発行日付から1年を経過しないうちに校正検査をお受けいただき、その後は毎年お受けいただくことになります。
