Rubert 130 機械加工比較見本板汎用セット
準拠価格
Rubert + Co. Ltd について
ブラスト比較見本板メーカーの中でおそらく世界で最も知名度が高いのは英国Rubert社でしょう。世界を代表する検査機器メーカーにOEM供給もしています。
特徴
- ● 高い精度管理により製作された原盤を電鋳法により忠実に耐食性に優れたニッケル板に転写したものです。
- ● 最も広く用いられている5種類の機械加工について異なる表面粗さで各6片(合計30片)がセットされています。

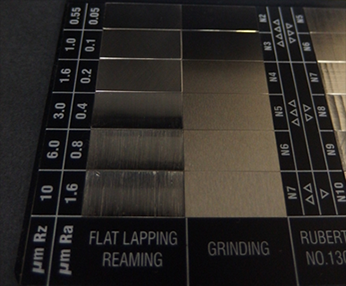

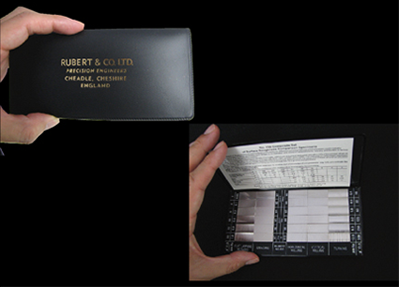

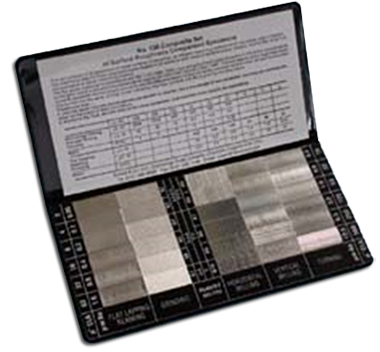

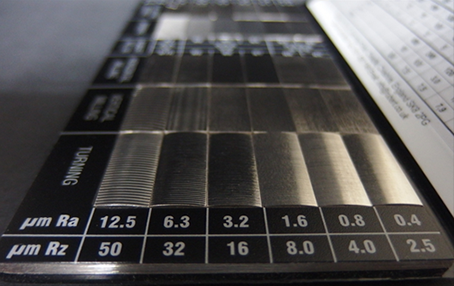

製品の写真

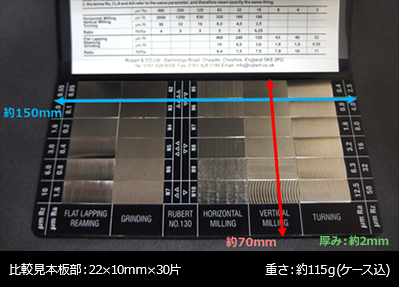

本体大きさ：148×71mm(各サンプルサイズ22×10mm)、 重さ：約115g(ケース込)
仕様
| 加工種類 | Ra※ | Rz※ |
|---|---|---|
| 旋削⁄Turning | 0.4μm | 2.5μm |
| 0.8μm | 4.0μm | |
| 1.6μm | 8.0μm | |
| 3.2μm | 16μm | |
| 6.3μm | 32μm | |
| 12.5μm | 50μm | |
| 垂直(立て)フライス削り⁄ Vertical milling |
0.4μm | 2.5μm |
| 0.8μm | 4.0μm | |
| 1.6μm | 8.0μm | |
| 3.2μm | 16μm | |
| 6.3μm | 32μm | |
| 12.5μm | 50μm | |
| 水平(横)フライス削り⁄ Horizontal milling |
0.4μm | 2.5μm |
| 0.8μm | 4.0μm | |
| 1.6μm | 8.0μm | |
| 3.2μm | 16μm | |
| 6.3μm | 32μm | |
| 12.5μm | 50μm | |
| 研削⁄Grinding | 0.05μm | 0.55μm |
| 0.1μm | 1.0μm | |
| 0.2μm | 1.6μm | |
| 0.4μm | 3.0μm | |
| 0.8μm | 6.0μm | |
| 1.6μm | 10μm | |
| ラップ・リーマ仕上げ⁄ Flat lapping reaming |
0.05μm | 0.55μm |
| 0.1μm | 1.0μm | |
| 0.2μm | 1.6μm | |
| 0.4μm | 3.0μm | |
| 0.8μm | 6.0μm | |
| 1.6μm | 10μm |
Ra：算術平均粗さ
Rz：最大高さ
ご注文＆価格のお問い合わせは…
| モデル名称 | 比較片数 | 商品コードNo. |
|---|---|---|
| RUBERT 130 機械加工比較見本板汎用セット | 30枚 | KB-130 |
発行可能証明書
| 証明書名 | 発行費用 | 付記・注記 |
|---|---|---|
| 適合証明書Certificate of Conformity | 無償 | ご注文時にご依頼ください |
※ 規格に基づいて精巧に製作されたマスターを完全に複製したものです。規格に基づくマスターと同一の複製品であり、したがって規格に適合することを証明する「Certificate of Conformity」を Rubert社ではお客様のご希望により発行しています。
