対象規格
JIS Z03013 7-b, ISO 8503-1/-2

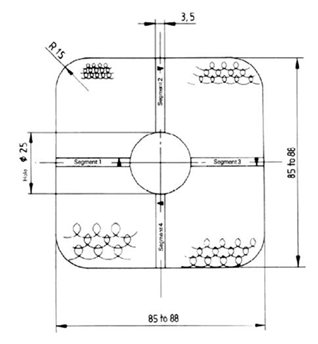

比較板 (Surface Profile Comparator) の大きさ
ISO 8503-1(JIS Z03013 7-bはこのISOの翻訳版です)では下図のように規定されています。
比較板 (Surface Profile Comparator) の製造方法
ISO比較板は以下の方法で製造されています。
※ ISO 8503-1の掲載内容より簡単にご説明いたします。正式にはISO文章などでご確認ください。
ISO 8503-1に“The reference surface profiles are prepared by forming, on a corrosion-resistant metal, positive replicas of an appropriately blastcleaned mild steel coupon”と記されているように、軟質鋼に実際にブラストしたものをマスターとして、それを忠実に耐腐食性のある金属の上に忠実に転写したもので構成されています。
TQCのデータシートに“This comparator has been electroformed in high purity nickel from a mild steel Master Coupon whose segment meet the requirements of ISO 8503 Part 1 when measured by the methods prescribed ISO 8503 Part 3 (Microscope Method) and ISO 8503 Part 4 (Stylus Method)”と記されているように、比較板は 断面顕微鏡法および触針式方法で測定した際に ISO 8503 Part 1の規定に従ったセグメントのを持った軟鋼のマスターを電気鋳造で高純度のニッケルの上に忠実に転写したものです。

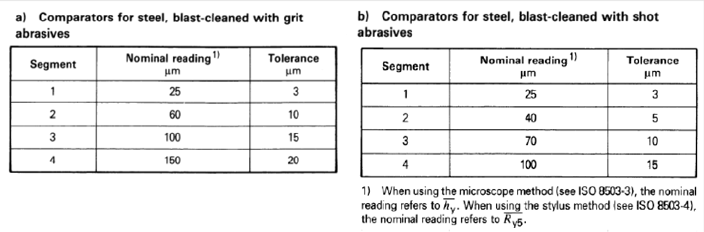

比較板 (Surface Profile Comparator) の各区分の粗さの規定値
※ ISO 8503-1の掲載内容より簡単にご説明いたします。正式にはISO文章などでご確認ください。
実際の比較板 (Surface Profile Comparator) の粗さの測定値(例)
比較板の最も権威あるメーカーと言われる英国Rubert社のマニュアルよりご紹介します。
比較板はマスターを忠実に腐食に強いニッケル材に転写したものですので、各メーカーでは原盤であるマスターの測定値を公表しています。

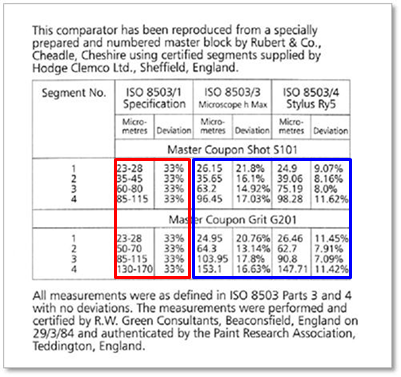

赤で囲った部分が規格値で、青で囲った部分が測定値です。測定値の左側は顕微鏡焦点合わせ法、右側は触針式測定法で計測した時の実測値です。
すべての計測値はISO 8503-3そして-4による計測で定められた規格値に合致しています。計測はR.W.Greenコンサルタントにより実施・証明されたもので、英国の塗料研究協会により認証を受けたものとなっています。
