TQC CURVE-X3standard (カーブエックス・スリー・スタンダード) ご注文ガイド
CURVE-X 準拠規格
QUALICOAT、日米欧各自動車メーカー社内規格、Akzonobel社など日米欧各塗料メーカー推奨など
お得なオールインワンセット
買ったその時から計測が開始できるように、必要なものをセットしたお得なキットです。
断熱ボックスの性能は温度×負荷時間、温度プローブの性能は最高温度を基にご選定ください。詳細は各案内ページをご覧ください。
スペア品としてのご購入を除いて、単品としての販売はしておりません。セット販売を原則としています。
- ◆本データロガーでは一度に測定できるのは6点ですが、多くのケースで一度に測定するは4点までとお聞きしました。このため、セットでお付けするプローブは4点となっています。その他のプローブは任意にあるいはご導入後のご経験を踏まえてご選択いただけるようにいたしました。もちろん、オプションとしてご導入時に同時ご購入いただくことも可能です。
● 標準セット
- ◆ご注意ください
お得なノートPC付を基本としています。一流メーカーの未使用品に専用ソフトをインストールして納品させていただきますので、面倒な作業なしにすぐにお使いいただけます。本データロガーはPCにインストールしたソフトによりデータ管理を行なうように設計されていますのでPCは必須となります。PC付でない場合は4万円引きとなりますが、取説もしくはホームページ上のカスタマーサポートに従って必ずインターネット接続環境にあるPCにご自身でソフトをインストールしていただくことになります。セキュリティーやOSのバージョン等によりインストール時にトラブルがあった場合でもサポートはございませんので、お得なPC付を特にお勧めしています。
| セット名称 | セットコードNo. | セット内容 | ||
|---|---|---|---|---|
| 製品名 | 単品コードNo. | 数量 | ||
| 標準セットSA+PC ノートPCをお付けしない場合は 標準セットSA |

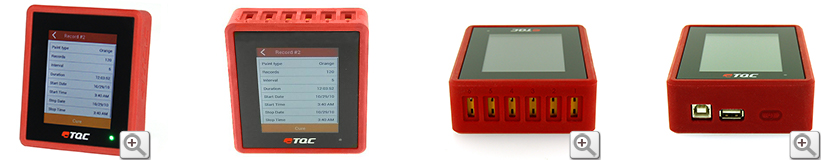

データロガー CURVE-X3standard 本体 | ― | 1 | |
| 標準断熱ボックス | KT-CX2005 | 1 | ||
| 標準熱吸収緩衝材(データロガー装填用) | KT-CX2011 | 1 | ||
| 標準ガスケット | KT-CX2071 | 1 | ||
| データ分析ソフトIdeal Finish日本語対応版(CD) | 1 | |||
| TQC純正250℃耐熱雰囲気温度プローブ(1.5m) | 選択肢あり | 1 | ||
| ワイヤ(素線)形プローブ2m(耐熱250℃) | KC-KH032C | 3 | ||
| USBケーブル(データロガー⇔PC用) | KT-CM1105 | 1 | ||
| 専用キャリングケース | KT-CX4003 | 1 | ||
| 標準セットSB+PC ノートPCをお付けしない場合は 標準セットSB 標準セットSAとはプローブの内容が異なります。雰囲気専用プローブは無く、4本とも素線形状のワイヤ型となります。 |
データロガー CURVE-X3standard 本体 | ― | 1 | |
| 標準断熱ボックス | KT-CX2005 | 1 | ||
| 標準熱吸収緩衝材(データロガー装填用) | KT-CX2011 | 1 | ||
| 標準ガスケット | KT-CX2071 | 1 | ||
| データ分析ソフトIdeal Finish日本語対応版(CD) | 1 | |||
| ワイヤ(素線)形プローブ2m(耐熱250℃) | KC-KH032C | 4 | ||
| USBケーブル(データロガー⇔PC用) | KT-CM1105 | 1 | ||
| 専用キャリングケース | KT-CX4003 | 1 | ||
| 標準セットSC+PC ノートPCをお付けしない場合は 標準セットSC プローブは4本ともTQC純正の耐熱250℃標準プローブからご選択ください。 |
データロガー CURVE-X3standard 本体 | ― | 1 | |
| 標準断熱ボックス | KT-CX2005 | 1 | ||
| 標準熱吸収緩衝材(データロガー装填用) | KT-CX2011 | 1 | ||
| 標準ガスケット | KT-CX2071 | 1 | ||
| データ分析ソフトIdeal Finish日本語対応版(CD) | 1 | |||
| TQC純正250℃耐熱標準プローブ(1.5m) | 選択肢あり | 4 | ||
| USBケーブル(データロガー⇔PC用) | KT-CM1105 | 1 | ||
| 専用キャリングケース | KT-CX4003 | 1 | ||
- ワイヤ形プローブは汎用的なφ0.32ｍを準備しました。被覆はガラス繊維です。長さの変更も承ります(別途費用)。
- TQC純正250℃耐熱標準プローブの被覆はテフロンです。
- 各セットには校正証明書が添付されます(初回はサービス。日付はメーカーによるロット全数検査時です。書類は英文1枚)。3点セットご希望の場合は有償オプションとなります。
- プローブの追加や変更(例えば高温用に変更)などカスタムメードも承っております。お見積りいたしますのでお申し付けください。
●高温用セット
- ◆ご注意ください
お得なノートPC付を基本としています。一流メーカーの未使用品に専用ソフトをインストールして納品させていただきますので、面倒な作業なしにすぐにお使いいただけます。本データロガーはPCにインストールしたソフトによりデータ管理を行なうように設計されていますのでPCは必須となります。PC付でない場合は4万円引きとなりますが、取説もしくはホームページ上のカスタマーサポートに従って必ずインターネット接続環境にあるPCにご自身でソフトをインストールしていただくことになります。セキュリティーやOSのバージョン等によりインストール時にトラブルがあった場合でもサポートはございませんので、お得なPC付を特にお勧めしています。
| セット名称 | セットコードNo. | セット内容 | ||
|---|---|---|---|---|
| 製品名 | 単品コードNo. | 数量 | ||
| 高温用セットSG+PC ノートPCをお付けしない場合は 高温用セットSG プローブは4本ともTQC純正の耐熱480℃高温用プローブからご選択ください。 |
データロガー CURVE-X3standard 本体 | ― | 1 | |
| 高温用断熱ボックス | KT-CX2002 | 1 | ||
| 標準熱吸収緩衝材(データロガー装填用) | KT-CX2011 | 1 | ||
| 高温専用熱吸収緩衝カバー(データロガー正面保護用) | KT-CX2012 | 1 | ||
| 高温用ガスケット | KT-CX2001 | 1 | ||
| データ分析ソフトIdeal Finish日本語対応版(CD) | 1 | |||
| TQC純正480℃耐熱プローブ | 選択肢あり | 4 | ||
| USBケーブル(データロガー⇔PC用) | KT-CM1105 | 1 | ||
| 高温用小型セットSH-PC ノートPCをお付けしない場合は 高温用小型セットSH プローブは4本ともTQC純正の耐熱480℃高温用プローブからご選択ください。 耐熱温度は高いものの測定時間は限られますのでご注意ください。 |
データロガー CURVE-X3standard 本体 | ― | 1 | |
| 高温用小型断熱ボックス | KT-CX2017 | 1 | ||
| 標準熱吸収緩衝材(データロガー装填用) | KT-CX2011 | 1 | ||
| 高温用小型ガスケット | KT-CX2019 | 1 | ||
| データ分析ソフトIdeal Finish日本語対応版(CD) | 1 | |||
| TQC純正480℃耐熱プローブ | 選択肢あり | 4 | ||
| USBケーブル(データロガー⇔PC用) | KT-CM1105 | 1 | ||
- TQC純正480℃耐熱高温用プローブの被覆はSUS編みです。
- 各セットには校正証明書が添付されます(初回はサービス。日付はメーカーによるロット全数検査時です。書類は英文1枚)。3点セットご希望の場合は有償オプションとなります。
- プローブの追加や変更などカスタムメードも承っております。お見積りいたしますのでお申し付けください。
- 400℃×4.5時間用など特殊高温用ボックスも承っております。どうぞお申し付けください。
校正証明書
| 購入時に添付(サービス)※1 | 〇 無償。英文の校正証明書(Calibration Certificateの1枚) トレーサビリティ系統図は付きません |
|---|---|
| 購入時国内校正 | 〇 有償。購入時に別途費用となりますが国内検査・校正も承ります (トレーサビリティ系統図も含まれます) |
| 継続使用※2メーカー校正 | 〇 有償。英文の校正証明書(Calibration Certificateの1枚) トレーサビリティ系統図は付きません |
| 継続使用※2国内校正 | 〇 有償。国内検査・校正も可能です(トレーサビリティ系統図も含まれます) |
| 精度確認＆検査成績書発行 | 〇 有償。校正装置で精度確認＆必要に応じて特性調整後に成績書発行 |
- 1. ご購入時にメーカーサービスにより付属する校正証明書はISOの要求には合致していますが英文による1枚のみです。
日本独特の習慣と言われているトレーサビリティ系統図を含むいわゆる3点セットではありません。日付はメーカーのロット検査日となり、納品日ではありませんのでご了承ください。
いわゆる3点セットをご要望の場合には、有償にはなりますが国内での校正を別途お受けいただくことになります。 - 2. 初回の校正証明書発行日付から1年を経過しないうちに校正検査をお受けいただき、その後は毎年お受けいただくことになりますが、方法はメーカー校正と国内校正の2種類があります。
メーカー校正の場合はメーカー名で書類が発行されますが、校正証明書は英文1枚で、日本独特の習慣であるトレーサビリティ系統図を含むいわゆる3点セットではありません。国内校正に比較して納期も要します。
国内校正は、当社が発行しますが、DeFelsko製品の校正も行っているTQC社が指定する校正システムで実施している旨が明記されています。いわゆる3点セットとして発行されます。メーカー校正に比べて納期は5分の1程度となります。
- ◆国内校正が可能になりました。
大幅な納期短縮とコストダウンが実現できます。
詳細は、» カスタマーサポート をご覧ください。
校正検査＆精度確認の流れ
- お預かり：原則としてデータロガー(CURVE-X)本体のみをお預かりします。
動作上・機能上明らかな不具合がある場合には、修理御見積発行のための検査に移行します。 - 精度確認：校正装置を用いて各チャンネルの精度を確認します。
精度が規定範囲の場合には、校正証明書(精度確認のご依頼の場合は検査成績書のみ)を発行します。 - 精度調整：各チャンネルが規定範囲を逸脱している場合には、内部プログラムの調整を1回のみ行います。
その調整で規定範囲内に収まった場合には、校正証明書(精度確認のご依頼の場合は検査成績書のみ)を発行します。
調整をしても規定範囲内に収まらない場合には、要修理品となります。 - 修理作業：修理作業に移行する場合には、事前に見積書を提出させていただきご承認をいただいた上で行います。
少なくても年に1回の精度確認を特に推奨させていただいている理由
ご使用によりデータロガーの内部回路部品(半導体)の電気特性に微妙な変化が生じていきます。それに伴って精度にズレが生じてまいります。必ず年に1回は精度チェックをお受けください。明らかな精度のズレが生じている場合には、内部プログラムの調整を行います。
各構成機器単品（スペア用）
スペア品としてのご購入を除いて、単品としての販売はしておりません。セット販売を原則としています。
スペア品につきましては、カスタマーサポートのページか、もしくは当社カスタマーサポート部までお問合せください。
温度プローブ(K熱電対温度センサー)
●耐熱250℃標準プローブ
| メーカー | 製品名 | 被覆材質 | 固定方法 | 測定対象 | 付記 | ケーブル長 | 延長 | 製品コードNo. |
|---|---|---|---|---|---|---|---|---|
| TQC | 標準クランプ型雰囲気温度用 1.5m | テフロン | クランプ | 空気温度 | 洗濯ばさみ形状 | 1.5m | 可 | KT-CX2020 |
| 標準クランプ型雰囲気温度用 3m | 3m | 可 | KT-CX2021 | |||||
| 標準クランプ型雰囲気温度用 5m | 5m | 可 | KT-CX2022 | |||||
| 標準クランプ型雰囲気温度用 10.5m | 10.5m | 可 | KT-CX2026 | |||||
| 標準クランプ型製品温度用 1.5m | 製品温度 | 1.5m | 可 | KT-CX2030 | ||||
| 標準クランプ型製品温度用 3m | 3m | 可 | KT-CX2040 | |||||
| 標準クランプ型製品温度用 5m | 5m | 可 | KT-CX2041 | |||||
| 標準クランプ型製品温度用 10.5m | 10.5m | 可 | KT-CX2045 | |||||
| 標準マグネット型雰囲気温度用1.5m | 磁石 | 空気温度 | 対象材質は 鉄や鋼 |
1.5m | 可 | KT-CX2069 | ||
| 標準マグネット型雰囲気温度用 3m | 3m | 可 | KT-CX2068 | |||||
| 標準マグネット型製品温度用 1.5m | 製品温度 | 1.5m | 可 | KT-CX2050 | ||||
| 標準マグネット型製品温度用 3m | 3m | 可 | KT-CX2060 | |||||
| 標準マグネット型製品温度用 5m | 5m | 可 | KT-CX2062 | |||||
| 標準マグネット型製品温度用 10.5m | 10.5m | 可 | KT-CX2061 | |||||
| 標準リング型ケーブル 1.5m | ビス等 | 製品温度 | φ5mmの穴を 利用して ビス等で固定 |
1.5m | 可 | KT-CX2065 | ||
| 標準リング型ケーブル 3m | 3m | 可 | KT-CX2066 | |||||
| 標準リング型ケーブル 5m | 5m | 可 | KT-CX2072 | |||||
| 標準ワイヤ(素線)型ケーブル 1.5ｍ | テープ等 | 汎用 | 1.5m | 可 | KT-CX2063 | |||
| 標準ワイヤ(素線)型ケーブル 3ｍ | 3m | 可 | KT-CX2064 | |||||
| 標準ワイヤ(素線)型ケーブル 5ｍ | 5m | 可 | KT-CX2067 | |||||
| 国内メーカー 部品による |
国産ワイヤ(素線)型ケーブル 2ｍ | ガラス 繊維 |
テープ等 | 汎用 | コストパフォーマンスに優れる | 標準 2m | 可 | KC-KH032C |
- ※TQC純正および国産ワイヤ(素線)型ケーブルは応答を確実で迅速にするため先端溶接づけタイプを標準採用しています。
＜ケーブル長の延長について＞
●TQC純正…最長15mまで1m単位で特注オプションとして延長を承っています。納期は通常2~3ヶ月程度を要します。
●国産ワイヤ(素線)型…最長30mまで1m単位で特注オプションとして承っています。納期は通常30日程度です。
●耐熱480℃高温用プローブ
| メーカー | 製品名 | 被覆材質 | 固定方法 | 測定対象 | 付記 | ケーブル長 | 延長 | 製品コードNo. |
|---|---|---|---|---|---|---|---|---|
| TQC | 高温クランプ型雰囲気温度用 1.5m | SUS編み | クランプ | 空気温度 | 洗濯ばさみ形状 | 1.5m | 不可 | KT-CX2023 |
| 高温クランプ型雰囲気温度用 3m | 3m | 不可 | KT-CX2024 | |||||
| 高温クランプ型製品温度用 1.5m | 製品温度 | 1.5m | 不可 | KT-CX2048 | ||||
| 高温クランプ型製品温度用 3m | 3m | 不可 | KT-CX2049 | |||||
| 高温マグネット型製品温度用 1.5m | 磁石 | 製品温度 | 対象材質は鉄や鋼 | 1.5m | 不可 | KT-CX2055 | ||
| 高温マグネット型製品温度用 3m | 3m | 不可 | KT-CX2056 | |||||
| 高温用ワイヤ(素線)型ケーブル1.5m | ガラス繊維 | 溶接等 | 汎用 | 1.5m | 可 | KT-CX2087 | ||
| 高温用ワイヤ(素線)型ケーブル3m | 3m | 可 | KT-CX2088 |
- ※クランプ型プローブで挟める最大厚みは、雰囲気用がMax25mm、製品温度用がMax18mmです。
- ※高温ワイヤ(素線)型ケーブルの耐熱温度に適用できる推奨固定用テープはラインアップにありません。ご使用者による溶接処理等を想定しています。
●赤外線炉専用輻射能力検査用プローブ
| メーカー | 製品名 | 被覆材質 | 固定方法 | 測定対象 | 付記 | ケーブル長 | 延長 | 製品コードNo. |
|---|---|---|---|---|---|---|---|---|
| TQC | フック型全方位用輻射プローブ | SUS編み | フック | 全方位 | 雰囲気温度や製品温度は測定できません | 1.5m | 不可 | KT-CX2097 |
| クランプ型1方向用輻射プローブ | クランプ | 1方向 | 不可 | KT-CX2095 | ||||
| マグネット型1方向用輻射プローブ | 磁石 | 1方向 | 不可 | KT-CX2096 |
●特殊高温用プローブ
| メーカー | 製品名 | 被覆材質 | 固定方法 | 測定対象 | 付記 | ケーブル長 | 延長 | 製品コードNo. |
|---|---|---|---|---|---|---|---|---|
| TQC | 特殊高温リング型プローブ | インコネル (芯体：SUS) |
 |
0-1,200℃ 汎用 |
応答速度:20秒 製品温度測定時は φ5mmビスで固定 (外形φ12mm、 内径φ6mm) |
1.5m | 不可 | KT-CX2090 |
| 3m | 不可 | KT-CX2091 | ||||||
| 5m | 不可 | KT-CX2092 | ||||||
| 特殊高温ワイヤ型プローブ | SUS |  |
0-1,200℃ 汎用 |
応答速度:20秒 | 3m | 可 | KT-CX2094 |
※1,000℃近い高温で使用するとリング部が壊れやすくなりますので、ワイヤ型のご使用をお薦めします。
