対象規格
JIS K5600-5-3(耐おもり落下性), ISO6272
試験の目的
塗膜がおもり落下により変形したときの割れ及び金属素地からのはがれの抵抗性を評価します。
ここでは以下の3種のうちのデュポン式(DuPont method)衝撃変形試験についてご説明します。
おもり落下性試験には次の3種類があります
| 落体式(Falling-weight method)… | 先端が丸い円柱状のおもりを外筒に沿って落下させ、塗膜に対する曲げ及び伸びの抵抗性を評価します。デュポン式との違いは撃ち型と受け台とのすき間が3.5mmあることです。 |
|---|---|
| 落球式(Falling ball method)…… | 素地の変形がきわめて少ない場合に用いられます。塗膜の表面に球体を衝突させ、その時の塗膜の衝撃抵抗性で、割れ・はがれの有無を評価します。 |
| デュポン式(DuPont method)…… | 撃ち型と受け台とのすき間がないので、エッジ部の衝撃と変形を同時に受ける時の抵抗性を評価するものです。 |
準備するもの

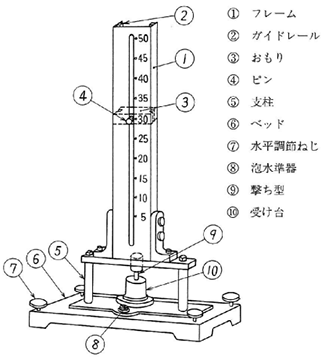

(1) デュポン式(DuPont method)衝撃変形試験器(概要は右図参照)
先端に一定の丸みを持つ型と、その丸みに合うくぼみを持つ受け台(通常は半径6.35±0.03mm)と、おもりを一定の高さから落下させる装置で構成されます。
おもり：通常は質量500±1gのおもりを用います。
(2) 試験片
通常は鋼板200×100×厚み0.6mm
手順
通常は半径6.35±0.03mmの撃ち型と受け台とを取り付け、塗面を上にして試験片をはさみます。おもりを製品規格で定められた高さから落下させます。損傷を与えないように注意しながら試験片を取り出し、そのまま室温1時間放置後に目視で観察します。
評価方法
塗膜の割れ、はがれが認められないとき「衝撃による変形で割れ・はがれができない」と評価します。
