755-L のテクニカルデータ
● 使用条件
供給圧力 ： 200KPa〜1MPa
1MPaを超えた圧力では使用しないでください
使用可能温度 ： -20〜70℃
● 先端ノズル材質
ステンレス
● 供給圧力と消費空気量＆噴射力の関係
| 圧力 KPa | 200 | 400 | 600 | 800 | 1000 |
|---|---|---|---|---|---|
| 噴射力 N | 6.5 | 13.1 | 20.2 | 27.1 | 33.9 |
| 空気消費量 Nm3/h | 43.1 | 78.0 | 111.2 | 145.8 | 181.1 |
| 騒音値 dB(A) | 86.0 | 91.2 | 94.0 | 96.1 | 97.6 |
● 距離とブローパターンおよび風速の関係
(単位：mm)
| 距離 | 50 | 100 | 200 | 300 | 400 | 500 |
|---|---|---|---|---|---|---|
| 直径 | 95 | 140 | 190 | 235 | 280 | 330 |
| 長径 | ― | ― | ― | ― | ― | ― |
| 短径 | ― | ― | ― | ― | ― | ― |
| 風速 m/秒 | 253 | 203 | 103 | 76 | 55 | 50 |
- ※ データは500KPa時のものです
| ＜直径について＞ ラウンド(円形パターン) |
＜長径と短径について＞ フラットパターン |
 |
 |
753−S のテクニカルデータ
● 使用条件
供給圧力 ： 200KPa〜1MPa
1MPaを超えた圧力では使用しないでください
使用可能温度 ： -20〜70℃
● 先端ノズル材質
ステンレス
● 供給圧力と消費空気量＆噴射力の関係
| 圧力 KPa | 200 | 400 | 600 | 800 | 1000 |
|---|---|---|---|---|---|
| 噴射力 N | 4.1 | 7.8 | 11.8 | 15.3 | 19.1 |
| 空気消費量 Nm3/h | 29.8 | 49.5 | 71.5 | 90.2 | 106.1 |
| 騒音値 dB(A) | 83.0 | 87.0 | 90.8 | 93.0 | 94.6 |
● 距離とブローパターンおよび風速の関係
(単位：mm)
| 距離 | 50 | 100 | 200 | 300 | 400 | 500 |
|---|---|---|---|---|---|---|
| 直径 | 95 | 140 | 190 | 235 | 280 | 330 |
| 長径 | ― | ― | ― | ― | ― | ― |
| 短径 | ― | ― | ― | ― | ― | ― |
| 風速 m/秒 | 116 | 96 | 54 | 40 | 36 | 33 |
- ※ データは500KPa時のものです
| ＜直径について＞ ラウンド(円形パターン) |
＜長径と短径について＞ フラットパターン |
|
|
757-L のテクニカルデータ
● 使用条件
供給圧力 ： 200KPa〜1MPa
1MPaを超えた圧力では使用しないでください
使用可能温度 ： -20〜70℃
● 先端ノズル材質
ステンレス
● 供給圧力と消費空気量＆噴射力の関係
| 圧力 KPa | 200 | 400 | 600 | 800 | 1000 |
|---|---|---|---|---|---|
| 噴射力 N | 8.0 | 15.9 | 24.0 | 32.2 | 39.9 |
| 空気消費量 Nm3/h | 59.8 | 97.8 | 129.6 | 166.1 | 200.9 |
| 騒音値 dB(A) | 86.9 | 91.4 | 94.6 | 97.0 | 98.2 |
● 距離とブローパターンおよび風速の関係
(単位：mm)
| 距離 | 50 | 100 | 200 | 300 | 400 | 500 |
|---|---|---|---|---|---|---|
| 直径 | 95 | 140 | 190 | 235 | 280 | 330 |
| 長径 | ― | ― | ― | ― | ― | ― |
| 短径 | ― | ― | ― | ― | ― | ― |
| 風速 m/秒 | 255 | 203 | 103 | 76 | 55 | 50 |
- ※ データは500KPa時のものです
| ＜直径について＞ ラウンド(円形パターン) |
＜長径と短径について＞ フラットパターン |
|
|
※ ホースの接続にカプラーを用いた場合、カプラー内は一般にエアーの通り道がかなり狭くなるため圧損の影響が生じやすくなります。
低圧力でのご使用の場合などご留意ください。

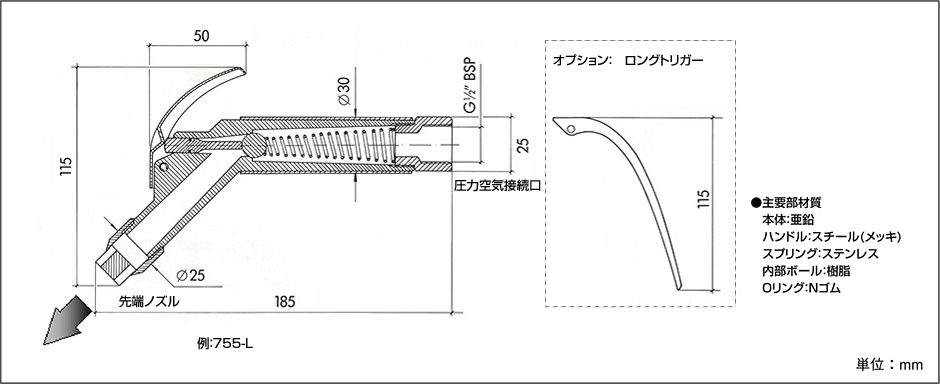

● 寸法および重さに関するデータ
755-Lはボディーに直接ノズルが付いています。
● 寸法および重さに関するデータ

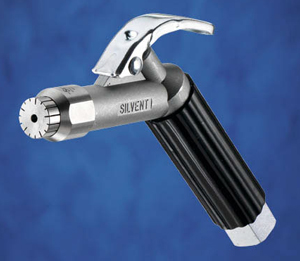

753-Sはボディーに直接ノズルが付いています。
● 寸法および重さに関するデータ

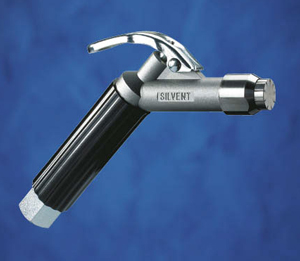

757-Lはボディーに直接ノズルが付いています。
重さ ： 約487g
● 延長パイプ付モデル(工場出荷時取付)
材質：アルミニウム

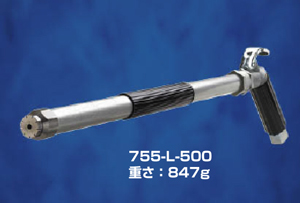

- ・500mmストレートパイプ付き ： 755-L-500
- コードNo. ： AT-755-L-500
- 重さ ： 847g
- ・1,000mmストレートパイプ付き ： 755-L-1000
- コードNo. ： AT-755-L-1000
- 重さ ： 1,187g
- ・1,500mmストレートパイプ付き ： 755-L-1500
- コードNo. ： AT-755-L-1500
- 重さ ： 1,487g
- ・2,000mmストレートパイプ付き ： 755-L-2000
- コードNo. ： AT-755-L-2000
- 重さ ： 1,887g
重さ ： 約490g
● 延長パイプ付モデル(工場出荷時取付)
材質：アルミニウム

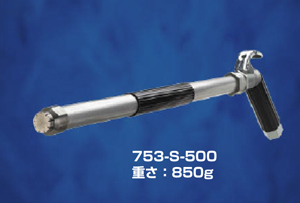

- ・500mmストレートパイプ付き ： 753-S-500
- コードNo. ： AT-753-S-500
- 重さ ： 850g
- ・1,000mmストレートパイプ付き ： 753-S-1000
- コードNo. ： AT-753-S-1000
- 重さ ： 1,190g
- ・1,500mmストレートパイプ付き ： 753-S-1500
- コードNo. ： AT-753-S-1500
- 重さ ： 1,490g
- ・2,000mmストレートパイプ付き ： 753-S-2000
- コードNo. ： AT-753-S-2000
- 重さ ： 1,890g
重さ ： 約486g
● 延長パイプ付モデル(工場出荷時取付)
材質：アルミニウム

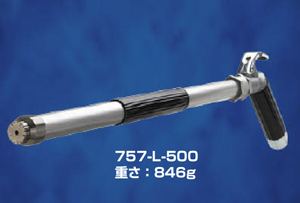

- ・500mmストレートパイプ付き ： 757-L-500
- コードNo. ： AT-757-L-500
- 重さ ： 846g
- ・1,000mmストレートパイプ付き ： 757-L-1000
- コードNo. ： AT-757-L-1000
- 重さ ： 1,186g
- ・1,500mmストレートパイプ付き ： 757-L-1500
- コードNo. ： AT-757-L-1500
- 重さ ： 1,486g
- ・2,000mmストレートパイプ付き ： 757-L-2000
- コードNo. ： AT-757-L-2000
- 重さ ： 1,886g
※ 延長パイプは工場出荷時に取り付けます。お客様での交換は原則としてできません(無理に行なうと破損する恐れがあります)。
ご注文時にご希望の長さのものをご指定ください。

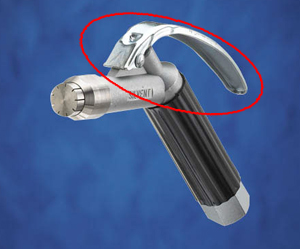

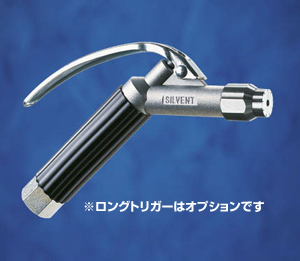

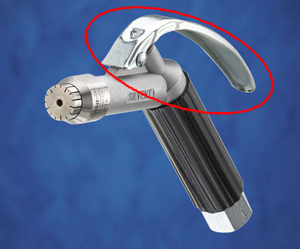

● ロングトリガーをご希望の場合
コードNo.の末尾に-Ｈをつけてご用命ください
例：AT-755-L-H

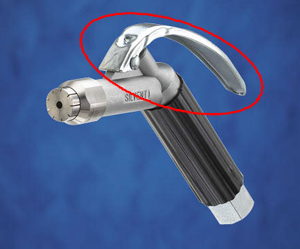

● ロングトリガーをご希望の場合
コードNo.の末尾に-Ｈをつけてご用命ください
例：AT-753-S-H
● ロングトリガーをご希望の場合
コードNo.の末尾に-Ｈをつけてご用命ください
例：AT-757-L-H
