5920 のテクニカルデータ
● 使用条件
供給圧力 ： 200KPa〜1MPa
1MPaを超えた圧力では使用しないでください
最高使用温度 ： 70℃
● 先端ノズル材質
亜鉛
● 供給圧力と消費空気量＆噴射力の関係
| 圧力 KPa | 200 | 400 | 600 | 800 | 1000 |
|---|---|---|---|---|---|
| 噴射力 N | 2.0 | 4.3 | 7.0 | 9.2 | 11.4 |
| 空気消費量 Nm3/h | 12.0 | 25.0 | 38.0 | 50.1 | 62.0 |
| 騒音値 dB(A) | 72.0 | 79.1 | 83.3 | 86.6 | 88.4 |
● 距離とブローパターンおよび風速の関係
(ノズル単体での測定データです)
(単位：mm)
| 距離 | 50 | 100 | 200 | 300 | 400 | 500 |
|---|---|---|---|---|---|---|
| 直径 | ― | ― | ― | ― | ― | ― |
| 長径 | 80 | 100 | 140 | 180 | 220 | 260 |
| 短径 | 40 | 60 | 100 | 140 | 180 | 220 |
| 風速 m/秒 | 122 | 100 | 57 | 40 | 36 | 33 |
- ※ データは500KPa時のものです
| ＜直径について＞ ラウンド(円形パターン) |
＜長径と短径について＞ フラットパターン |
 |
 |
※ ホースの接続にカプラーを用いた場合、カプラー内は一般にエアーの通り道がかなり狭くなるため圧損の影響が生じやすくなります。低圧力でのご使用の場合などご留意ください。

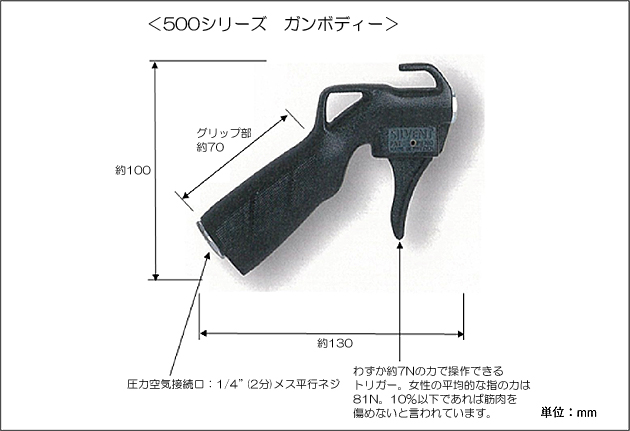

● 寸法および重さに関するデータ

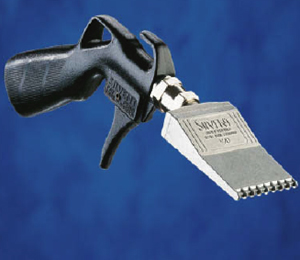

5920はボディーに直接ノズルが付いています。
重さ ： 約264g

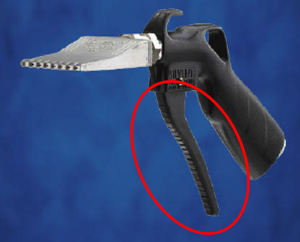

● ロングトリガーをご希望の場合(工場出荷時取付)
コードNo.の末尾に−Ｈをつけてご用命ください
例 ： AT-5920-Ｈ
