500-L のテクニカルデータ
● 使用条件
供給圧力 ： 200KPa〜1MPa
1MPaを超えた圧力では使用しないでください
最高使用温度 ： 70℃
● 先端ノズル材質
ステンレス
● 供給圧力と消費空気量＆噴射力の関係
| 圧力 KPa | 200 | 400 | 600 | 800 | 1000 |
|---|---|---|---|---|---|
| 噴射力 N | 1.7 | 3.3 | 4.9 | 6.4 | 7.8 |
| 空気消費量 Nm3/h | 12.0 | 20.7 | 28.9 | 37.2 | 44.4 |
| 騒音値 dB(A) | 73.7 | 80.8 | 85.2 | 88.2 | 90.1 |
● 距離とブローパターンおよび風速の関係
(ノズル単体での測定データです)
(単位：mm)
| 距離 | 50 | 100 | 200 | 300 | 400 | 500 |
|---|---|---|---|---|---|---|
| 直径 | 24 | 38 | 80 | 114 | 156 | 194 |
| 長径 | ― | ― | ― | ― | ― | ― |
| 短径 | ― | ― | ― | ― | ― | ― |
| 風速 m/秒 | 244 | 197 | 109 | 79 | 57 | 52 |
- ※ データは500KPa時のものです
| ＜直径について＞ ラウンド(円形パターン) |
＜長径と短径について＞ フラットパターン |
 |
 |
501−L のテクニカルデータ
● 使用条件
供給圧力 ： 200KPa〜1MPa
1MPaを超えた圧力では使用しないでください
最高使用温度 ： 70℃
● 先端ノズル材質
亜鉛
● 供給圧力と消費空気量＆噴射力の関係
| 圧力 KPa | 200 | 400 | 600 | 800 | 1000 |
|---|---|---|---|---|---|
| 噴射力 N | 1.4 | 2.7 | 4.0 | 5.3 | 6.8 |
| 空気消費量 Nm3/h | 8.5 | 13.8 | 20.1 | 26.4 | 32.2 |
| 騒音値 dB(A) | 70.0 | 75.5 | 78.7 | 83.6 | 86.0 |
● 距離とブローパターンおよび風速の関係
(ノズル単体での測定データです)
(単位：mm)
| 距離 | 50 | 100 | 200 | 300 | 400 | 500 |
|---|---|---|---|---|---|---|
| 直径 | 40 | 65 | 115 | 165 | 215 | 265 |
| 長径 | ― | ― | ― | ― | ― | ― |
| 短径 | ― | ― | ― | ― | ― | ― |
| 風速 m/秒 | 253 | 206 | 110 | 79 | 57 | 52 |
- ※ データは500KPa時のものです
| ＜直径について＞ ラウンド(円形パターン) |
＜長径と短径について＞ フラットパターン |
|
|
501-L-S のテクニカルデータ
● 使用条件
供給圧力 ： 200KPa〜1MPa
1MPaを超えた圧力では使用しないでください
最高使用温度 ： 70℃
● 先端ノズル材質
ステンレス
● 供給圧力と消費空気量＆噴射力の関係
| 圧力 KPa | 200 | 400 | 600 | 800 | 1000 |
|---|---|---|---|---|---|
| 噴射力 N | 1.4 | 2.7 | 4.0 | 5.3 | 6.8 |
| 空気消費量 Nm3/h | 8.5 | 13.8 | 20.1 | 26.4 | 32.2 |
| 騒音値 dB(A) | 70.0 | 75.5 | 78.7 | 83.6 | 86.0 |
● 距離とブローパターンおよび風速の関係
(ノズル単体での測定データです)
(単位：mm)
| 距離 | 50 | 100 | 200 | 300 | 400 | 500 |
|---|---|---|---|---|---|---|
| 直径 | 40 | 65 | 115 | 165 | 215 | 265 |
| 長径 | ― | ― | ― | ― | ― | ― |
| 短径 | ― | ― | ― | ― | ― | ― |
| 風速 m/秒 | 253 | 206 | 110 | 79 | 57 | 52 |
- ※ データは500KPa時のものです
| ＜直径について＞ ラウンド(円形パターン) |
＜長径と短径について＞ フラットパターン |
|
|
※ ホースの接続にカプラーを用いた場合、カプラー内は一般にエアーの通り道がかなり狭くなるため圧損の影響が生じやすくなります。
低圧力でのご使用の場合などご留意ください。
● 寸法および重さに関するデータ

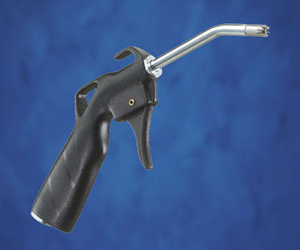

500-Lは先端付近で下側に30°で曲げられたφ8×100mmのパイプ先端にノズルが付いています。
● 寸法および重さに関するデータ

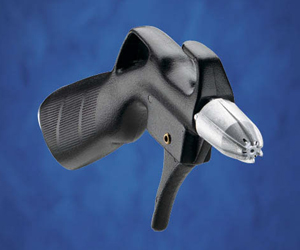

501-Lはボディーに直接ノズルが付いています。
● 寸法および重さに関するデータ

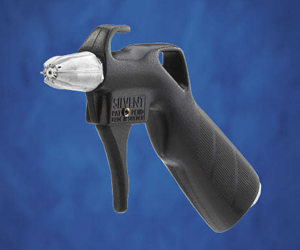

501-L-Sはボディーに直接ノズルが付いています。
重さ ： 約142g
● 延長パイプ付モデル(工場出荷時取付)
材質：鉄＋亜鉛めっき

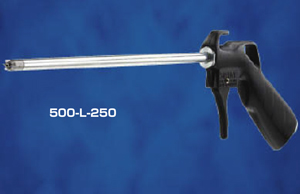

- ・250mmストレートパイプ付き ： 500-L-250
- コードNo. ： AT-500-L-250
- ・400mmストレートパイプ付き ： 500-L-400
- コードNo. ： AT-500-L-400
- ・600mmストレートパイプ付き ： 500-L-600
- コードNo. ： AT-500-L-600
- ・800mmストレートパイプ付き ： 500-L-800
- コードNo. ： AT-500-L-800
- ・1mストレートパイプ付き ： 500-L-1000
- コードNo. ： AT-500-L-1000
重さ ： 約146g
重さ ： 約147g
※ 延長パイプは工場出荷時に取り付けます。お客様での交換は原則としてできません(無理に行なうと破損する恐れがあります)。
ご注文時にご希望の長さのものをご指定ください。

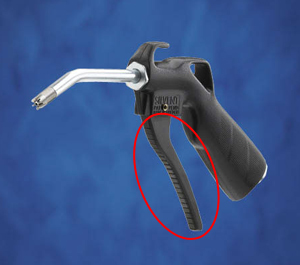

● ロングトリガーをご希望の場合(工場出荷時取付)
コードNo.の末尾に−Ｈをつけてご用命ください
例 ： AT-500-L-Ｈ

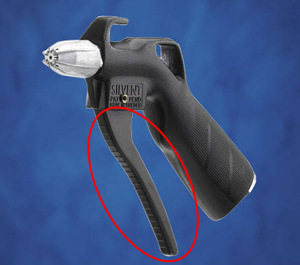

● ロングトリガーをご希望の場合(工場出荷時取付)
コードNo.の末尾に−Ｈをつけてご用命ください
例 ： AT-501-L-Ｈ

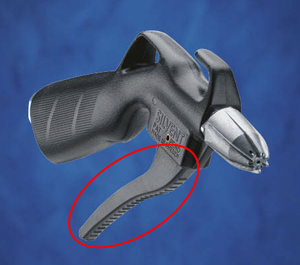

● ロングトリガーをご希望の場合(工場出荷時取付)
コードNo.の末尾に−Ｈをつけてご用命ください
例 ： AT-501-L-S-Ｈ
