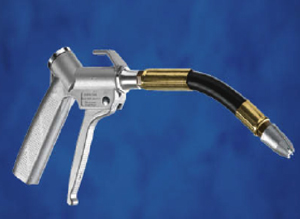

2220-L-S〜2280-L-S のテクニカルデータ
● 使用条件
供給圧力 ： 200KPa〜1MPa
1MPaを超えた圧力では使用しないでください
最高使用温度 ： 70℃
● 先端ノズル材質
ステンレス(フレックスブローホース部 ： Nゴム＋銅)
Nゴム製ホースの中に柔軟性のある銅製の棒が装てんされています。その棒が曲がることによりホースが任意に曲がりしかも固定されるようになっています。
● 供給圧力と消費空気量＆噴射力の関係
| 圧力 KPa | 200 | 400 | 600 | 800 | 1000 |
|---|---|---|---|---|---|
| 噴射力 N | 1.4 | 2.7 | 4.0 | 5.3 | 6.8 |
| 空気消費量 Nm3/h | 8.5 | 13.8 | 20.1 | 26.4 | 32.2 |
| 騒音値 dB(A) | 70.0 | 75.5 | 78.7 | 83.6 | 86.0 |
● 距離とブローパターンおよび風速の関係
(ノズル単体での測定データです)
(単位：mm)
| 距離 | 50 | 100 | 200 | 300 | 400 | 500 |
|---|---|---|---|---|---|---|
| 直径 | 40 | 65 | 115 | 165 | 215 | 265 |
| 長径 | ― | ― | ― | ― | ― | ― |
| 短径 | ― | ― | ― | ― | ― | ― |
| 風速 m/秒 | 253 | 206 | 110 | 79 | 57 | 52 |
- ※ データは500KPa時のものです
- ※ ホースの屈曲状態により異なることがあります
| ＜直径について＞ ラウンド(円形パターン) |
＜長径と短径について＞ フラットパターン |
 |
 |
※ ホースの接続にカプラーを用いた場合、カプラー内は一般にエアーの通り道がかなり狭くなるため圧損の影響が生じやすくなります。低圧力でのご使用の場合などご留意ください。

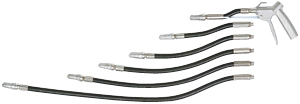

2220-Ｌ-Ｓ〜2280-Ｌ-Ｓ違いはフレックスホース部の長さの違いです。それ以外の性能は基本的に同じです。
ホースの寸法は以下のようになります。
| モデルNo. | A寸法 | 重さ | コードNo. |
|---|---|---|---|
| 2220-L-S | 200mm | 340g | AT-2220-L-S |
| 2230-L-S | 300mm | 410g | AT-2230-L-S |
| 2240-L-S | 400mm | 446g | AT-2240-L-S |
| 2250-L-S | 500mm | 482g | AT-2250-L-S |
| 2260-L-S | 600mm | 522g | AT-2260-L-S |
| 2280-L-S | 800mm | 602g | AT-2280-L-S |
※ フレックスホースおよび先端ノズルの取付は工場出荷時に行なっております。お客様での交換は原則としてできません(無理に行なうと破損する恐れがあります)。ご注文時にご希望の長さのモデルNo.をご指定ください。
● ボディー本体部寸法
準備中です
● その他のオプション

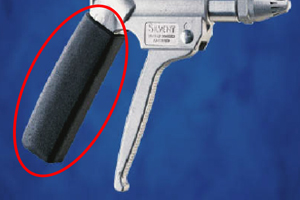

| モデルNo. | SG-2000 |
|---|---|
| 製品名 | 合成ゴム製ソフトグリップ |
| 対象ブローガン | 2000シリーズ全モデル |
| 特徴 | 手に伝わる熱さや冷たさを緩和することができます。 |
|---|---|
| 材質 | TPE(熱可塑性エラストマー) |
| 耐熱温度 | 70℃ |
| 重さ | 10g |
| コードNo. | AT-SG2000 |
