【小型軽量　高性能スポット冷却ノズル】、騒音72%・空気費用23%削減
コードNo.AT-F1
ブローパターンラウンド(円形)集中
冷却0～150kcal/h
空気消費量0～30Nm3/h(0～500リットル/分)
温度低下0～Δ55℃
材質(ノズル)ガラス強化ナイロン樹脂
接続サイズ1/4"(2分)メス平行ネジ
大きさφ22×169mm
重さ85g
最高使用温度120℃(内部耐熱温度)
(外筒の耐熱温度は300℃です)
付記流量および冷却能力調整可能

※性能データは500KPa時
吸込み圧縮空気温度21℃の場合です


エアーノズルトータルサポート ＞ スポット冷却ノズル　F-1

特徴

  • ● ブロー距離は40mm以内を想定しています(距離が離れると冷却効果は大きく低下します)。
  • ● コンプレッサーエアーを供給することで供給空気温度を最大で55℃下げて噴射させます。
  • ● 温度調整と流量調整が可能です。
  • ● 噴射音がきわめて静かです。
  • ● コンパクトです。重さはわずか85ｇです。
  • ● ラバル機構を応用していますので、空気消費量の省エネ効果を発揮しつつ、高いブロー風速を実現します。
F1

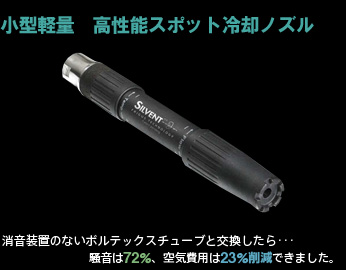

小型軽量の高性能スポット冷却ノズルです

空気流量調整環

空気流量調整環

温度調整環

温度調整環

＜革新的なFRIGUS技術について＞

1933年、仏物理学者G.J.,Ranqueが、圧縮空気を暖気流と寒気流に分離できるという現象を発見し、ボルテックスチューブを発明しました。1947年にこの発見はR.Hilschによって改良され、今日に至っています。

これまでのボルテックスチューブは一般に放射状に空気が噴射されるため、空気消費量の設定が難しく、作業者に好ましくない騒音レベルにさらされがちでした。

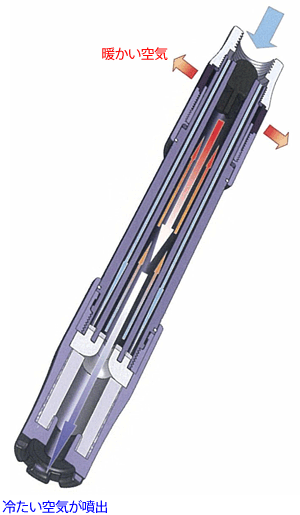

本F-1ノズルはFRIGUSと言う独自のテクノロジーにより、ノズルを回転させるだけで空気消費量を制御できるように開発されました。内部ジェネレーター部には、ラバル機構の8つの異なる経路があり、Flow(流量)環を回すことで空気の通過断面積が変化し流量を制御することができます。

本F-1ノズルは、きわめてコンパクトです。噴射空気は放射状ではなく、軸方向に整流化されて噴射します。そのため、空気消費量の省エネ、騒音の抑制を冷却効果を損なうことなく実現しています。

接続側

接続側(1/4"(2分)メス平行ネジ)

噴射側

噴射側(外径：約φ19mm、吐出口：約φ5mm)

商品名 コードNo.
F1 高性能スポット冷却ノズル AT-F1
▲ページTOPへ

応用例

F1-M2～M4

フレックスブロー付スタンド(マグネット付)
AT-F1M2～M4
コードNo.内容
AT-F1M2全長415mm
AT-F1M3全長515mm
AT-F1M4全長615mm

耐熱温度： 70℃

S32～S36

アルミ製ストレートマニホールド
AT-S32～S36
コードNo.内容
AT-S32ノズル2個用、全長97mm
AT-S34ノズル4個用、全長197mm
AT-S36ノズル6個用、全長297mm

供給接続部： 3/8"メス平行ネジ
耐熱温度： 70℃

820～840

Nゴム製フレックスブローホース
AT-820～840
コードNo.内容
AT-820全長164mm
AT-830全長264mm
AT-840全長364mm

接続： 1/4"オス平行ネジ＝1/4"オス平行ネジ
耐熱温度： 70℃


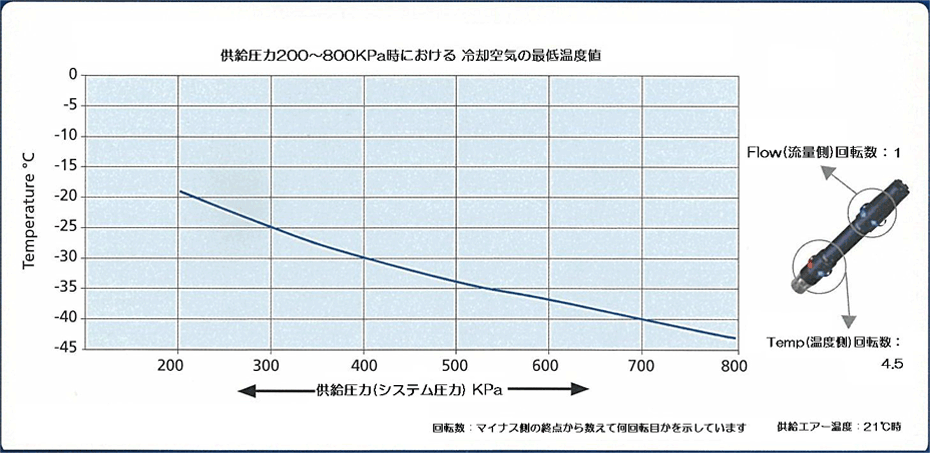

テクニカルデータ

＜工場出荷時設定＞

以下の設定で工場から出荷されています

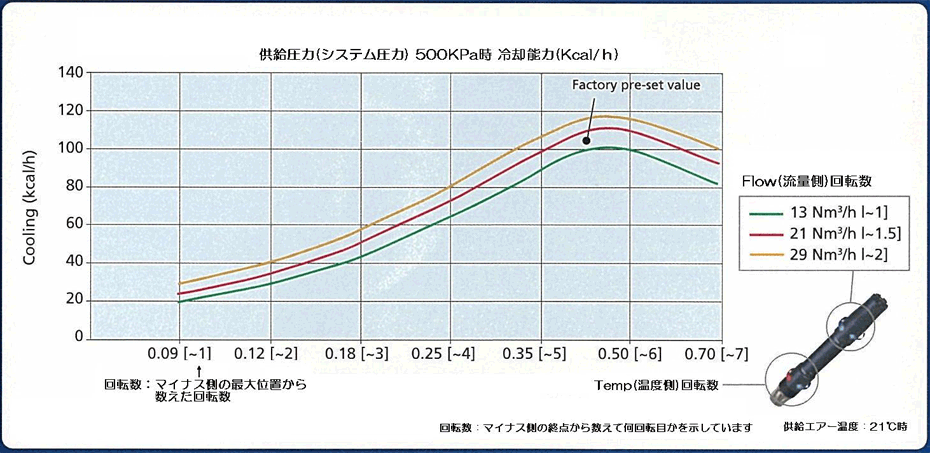

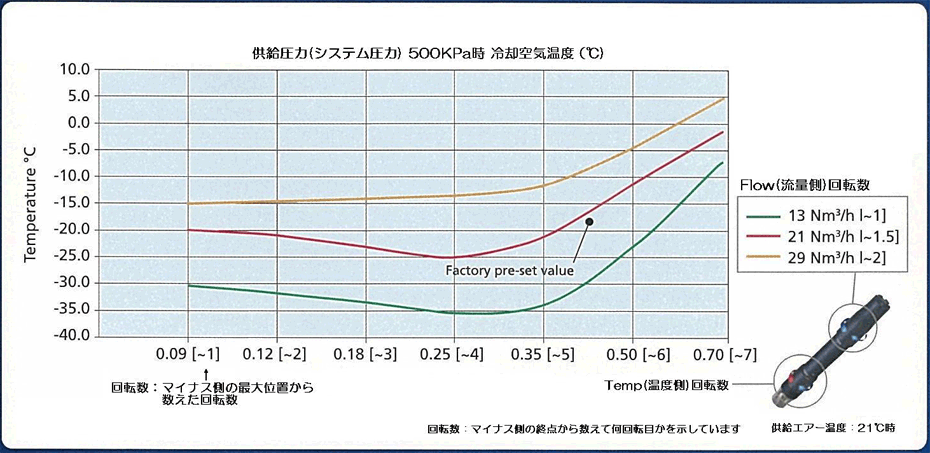

冷却110 kcal/h
空気消費量17Nm3/h(0～500リットル/分)
温度低下Δ38℃
騒音レベル76dB(A)
F1工場出荷時

左の写真のように封印シールが貼られています。このときの設定が工場出荷時のものです。


寸法に関するデータ

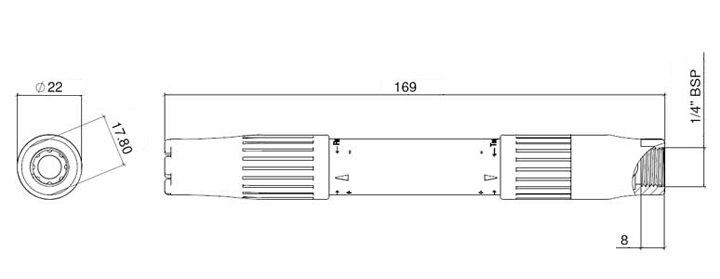

寸法図

重さ：約85g

ご使用条件

  • 最高圧力：1.0MPa（これを超える圧力ではぜったいに使用しないでください）
  • 使用可能温度：-20℃～＋120℃
▲ページTOPへ
