バックブローノズル(管内ブロー用) 910
| コードNo. | AT-910 |
| ブローパターン | 特種：バックブロー |
| ブロー力 | 5.5N 詳細は右下表 |
| 空気消費量 | 38Nm³/時間(≒6,337リットル/分) |
| 騒音レベル | 86dB(A) |
| 材質 | ステンレス |
| 接続サイズ | 1/4"(2分)メス平行ネジ |
| 対象管内径 | 1"(25mm)～4"(100mm) |
| 大きさ | φ18×長さ17.5ｍｍ。14g |
| 最高使用圧力 | 1.0MPa |
| 最高使用温度 | 250℃ |
- ※ 性能データは500KPa時のものです。
- ※ 最高圧力を超える条件では使用しないでください。

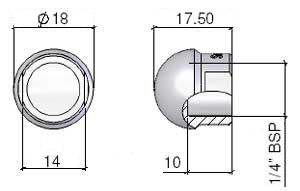

寸法に関するデータ
重さ：約14g |
供給圧力と空気消費量＆噴射力の関係
圧力
(KPa) | 200 | 400 | 600 | 800 | 1000 |
噴射力
(N) | 2.2 | 4.3 | 6.7 | 8.8 | 11.0 |
流量
Nm³/h | 15.6 | 30.0 | 44.8 | 59.9 | 73.3 |
騒音
dB(A) | 76.5 | 83.4 | 87.0 | 88.8 | 90.4 |
|
- ※ 騒音値について
距離1mでの測定値です。
- ※ 噴射力について
345×310mmの平面を持つはかりを200mmの
距離に置いて測定したものです。
|
バックブローノズル(管内ブロー用) 912
| コードNo. | AT-912 |
| ブローパターン | 特種：バックブロー |
| ブロー力 | 13.2N 詳細は右下表 |
| 空気消費量 | 91Nm³/時間(≒1,517リットル/分) |
| 騒音レベル | 90dB(A) |
| 材質 | ステンレス |
| 接続サイズ | 1"メス平行ネジ |
| 対象管内径 | 3"(75mm)～16"(400mm) |
| 大きさ | φ43×長さ53ｍｍ。220g |
| 最高使用圧力 | 1.0MPa |
| 最高使用温度 | 250℃ |
- ※ 性能データは500KPa時のものです。
- ※ 最高圧力を超える条件では使用しないでください。
供給圧力と空気消費量＆噴射力の関係
圧力
(KPa) | 200 | 400 | 600 | 800 | 1000 |
噴射力
(N) | 5.3 | 10.3 | 16.1 | 21.1 | 26.4 |
流量
Nm³/h | 37.4 | 72.0 | 107.5 | 143.7 | 176.0 |
騒音
dB(A) | 81.1 | 87.8 | 90.7 | 92.9 | 94.1 |
|
- ※ 騒音値について
距離1mでの測定値です。
- ※ 噴射力について
345×310mmの平面を持つはかりを200mmの
距離に置いて測定したものです。
|
