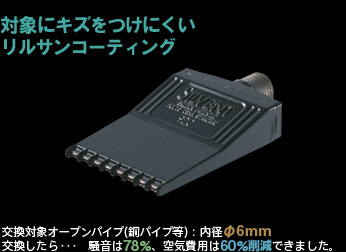

【対象にキズをつけにくいリルサンコーティング】内径Φ6mm、騒音78%・空気費用60%削減
コードNo.AT-920R
ブローパターンフラット(楕円)
距離300mm時 形状公表データなし
距離300mm時 風速公表データなし
ブロー力5.0N　詳細は下表
空気消費量27Nm3/時間(≒450 L/分)
騒音レベル80dB(A)
材質亜鉛＋リルサンコーティング
接続サイズ1/4"(2分)オス平行ネジ
大きさ43.6×14.3×80mm。120g
付記

※性能データは500KPa時のものです


エアーノズルトータルサポート ＞ フラット(楕円)にブローする ＞ フラットノズル ＞ 920R

比較チャート



材質と取付部ネジサイズ
噴射力
N
ブローパターンと風速

データは500KPa時です
パターンと風速は距離300mm時

AAB727-15

コード：AS-AAB727-15
ABS樹脂　接続：2分(PT)オス
―
N		 AS-AAB727-15 42
Nm3/h
幅150×140mm 風速データなし

AAB727-23

コード：AS-AAB727-23
ABS樹脂　接続：2分(PT)オス
―
N		 AS-AAB727-15 60
Nm3/h
幅150×140mm 風速データなし

973

コードNo.：AT-973
ステンレス　接続：2分オス
9.5
N		 AT-973 58
Nm3/h
幅200×140mm  40m/秒

9005Ｗ

コードNo.：AT-9005Ｗ
Zytel樹脂　接続：2分オス
15.0
N		 AT-9005Ｗ 76
Nm3/h
幅200×145mm  42m/秒








920B

コードNo.：AT-920B
亜鉛　接続：1分メス
5.5
N		 AT-920B 30
Nm3/h
幅180×140mm  40m/秒

920R

コードNo.：AT-920R
リルサンコーティング
接続：2分オス
5.0
N		 AT-920R 27
Nm3/h
公表データなし

9002Ｗ

コードNo.：AT-9002Ｗ
Zytel樹脂　2分オス
6.0
N		 AT-9002Ｗ 30
Nm3/h
幅180×145mm  42m/秒

AAB727-11

コード：AS-AAB727-11
ABS樹脂　接続：2分(PT)オス
―
N		 AS-AAB727-15 27
Nm3/h
幅150×140mm 風速データなし

921

コードNo.：AT-921
亜鉛　接続：1分オス
3.0
N		 AT-921 17
Nm3/h
幅160×130mm  40m/秒

961

コードNo.：AT-961
亜鉛　接続：1分オス
3.3
N		 AT-961 19.5
Nm3/h
幅160×130mm  40m/秒

971

コードNo.：AT-971
ステンレス　接続：1分オス
3.8
N		 AT-971 21
Nm3/h
幅160×130mm  40m/秒

FL-600E

コードNo.：AT-FL-600E
POM樹脂　接続：2分オス
3.9
N		 FL-600E 21
Nm3/h
幅160×130mm 風速データなし
もっと強力に
接続違い 材質違い
もっと省エネに
▲ページTOPへ

テクニカルデータ

寸法に関するデータ

寸法図

重さ：約120g

供給圧力と空気消費量＆噴射力の関係

圧力
(KPa)		2004006008001000
噴射力
(N)		1.83.96.38.310.3
流量
Nm3/h		10.822.534.245.155.8
騒音
dB(A)		71.078.182.385.687.4
  • ※ 騒音値について
    距離1mでの測定値です。
  • ※ 噴射力について
    345×310mmの平面を持つはかりを200mmの
    距離に置いて測定したものです。

距離とブローパターンおよび風速の関係

(単位：mm)

距離50100200300400500
直径――――――
長径80100140180220260
短径4060100140180220
風速
m/秒		12210057403633

※データは500KPa時のものです

＜直径について＞＜長径と短径について＞
ラウンド(円形)パターンフラットパターン


ご使用条件

  • 最高圧力：1.0MPa（これを超える圧力ではぜったいに使用しないでください）
  • 使用可能温度：-20℃～＋70℃
