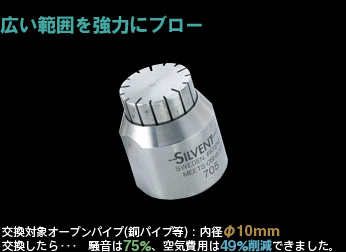

【広い範囲を強力にブロー】内径Φ10mm、騒音75%・空気費用49%削減
コードNo.AT-705
ブローパターンラウンド(円形)広角
距離300mm時 形状φ235mm　詳細は下表
距離300mm時 風速風速44m/秒　詳細は下表
ブロー力15.0N　詳細は下表
空気消費量95Nm3/時間(≒1,583 L/分)
騒音レベル92dB(A)
材質ステンレス
接続サイズ1/2"(4分)メス平行ネジ
大きさ φ25×長さ29mm。54g
付記

※性能データは500KPa時のものです


エアーノズルトータルサポート ＞ ラウンド(円形)にブローする ＞ 6N超 強力 ＞ 705

比較チャート



材質と取付部ネジサイズ
噴射力
N
ブローパターンと風速

データは500KPa時です
パターンと風速は距離300mm時

705L

コードNo.：AT-705L
ステンレス　接続：4分メス
17.0
N		 AT-705L 95
Nm3/h
円形φ235mm  76m/秒

707L

コードNo.：AT-707L
ステンレス　接続：4分メス
21.0
N		 AT-707L 120
Nm3/h
円形φ235mm  76m/秒

407L

コードNo.：AT-407L
亜鉛　接続：4分メス
23.8
N		 AT-407L 119
Nm3/h
円形φ260mm  75m/秒















705

コードNo.：AT-705
ステンレス　接続：4分メス
15.0
N		 AT-705 95
Nm3/h
円形φ235mm  44m/秒

2005

コードNo.：AT-2005
アルミ　接続：3分オス
14.5
N		 AT-2005 98
Nm3/h
円形φ215mm  45m/秒








※米国OSHA安全規格非準拠

209-S1

コードNo.：AT-209-S1
亜鉛　接続：2分オス
5.5
N		 AT-209-S1 34
Nm3/h
円形φ165mm  41m/秒

703

コードNo.：AT-703
ステンレス　接続：4分メス
9.6
N		 AT-703 57
Nm3/h
円形φ235mm  40m/秒

404L

コードNo.：AT-404L
亜鉛　接続：3分メス
13.6
N		 AT-404L 68
Nm3/h
円形φ220mm  75m/秒
もっと強力に
接続違い 材質違い
もっと省エネに
▲ページTOPへ

応用例

705A

コードNo.：AT-705A
角度調整(30°)機能付
AT-705A
性能は705と同じ

テクニカルデータ

寸法に関するデータ

寸法図

重さ：約54g

供給圧力と空気消費量＆噴射力の関係

圧力
(KPa)		2004006008001000
噴射力
(N)		6.312.118.324.030.0
流量
Nm3/h		49.882.0114.0149.0180.0
騒音
dB(A)		85.690.695.097.6100.0
  • ※ 騒音値について
    距離1mでの測定値です。
  • ※ 噴射力について
    345×310mmの平面を持つはかりを200mmの
    距離に置いて測定したものです。

距離とブローパターンおよび風速の関係

(単位：mm)

距離50100200300400500
直径95140190235280330
長径――――――
短径――――――
風速
m/秒		12510557443835

※データは500KPa時のものです

＜直径について＞＜長径と短径について＞
ラウンド(円形)パターンフラットパターン


ご使用条件

  • 最高圧力：1.0MPa（これを超える圧力ではぜったいに使用しないでください）
  • 使用可能温度：-20℃～＋400℃
