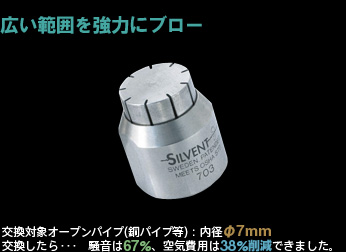

【広い範囲を強力にブロー】内径Φ7mm、騒音67%・空気費用38%削減
コードNo.AT-703
ブローパターンラウンド(円形)広角
距離300mm時 形状φ235mm　詳細は下表
距離300mm時 風速風速40m/秒　詳細は下表
ブロー力9.6N　詳細は下表
空気消費量57Nm3/時間(≒950 L/分)
騒音レベル89dB(A)
材質ステンレス
接続サイズ1/2"(4分)メス平行ネジ
大きさ φ25×長さ29mm。54g
付記

※性能データは500KPa時のものです


エアーノズルトータルサポート ＞ ラウンド(円形)にブローする ＞ 6N超 強力 ＞ 703

比較チャート



材質と取付部ネジサイズ
噴射力
N
ブローパターンと風速

データは500KPa時です
パターンと風速は距離300mm時

404L

コードNo.：AT-404L
亜鉛　接続：3分メス
13.6
N		 AT-404L 68
Nm3/h
円形φ220mm  75m/秒

2005

コードNo.：AT-2005
アルミ　接続：3分オス
14.5
N		 AT-2005 98
Nm3/h
円形φ215mm  45m/秒

705

コードNo.：AT-705
ステンレス　接続：4分メス
15.0
N		 AT-705 95
Nm3/h
円形φ235mm  44m/秒















703

コードNo.：AT-703
ステンレス　接続：4分メス
9.6
N		 AT-703 57
Nm3/h
円形φ235mm  40m/秒















209L

コードNo.：AT-209L
亜鉛　接続：2分オス
3.4
N		 AT-209L 17
Nm3/h
円形φ165mm  79m/秒

1011

コードNo.：AT-1011
ステンレス　接続：1分オス
4.4
N		 AT-1011 26
Nm3/h
円形φ114mm  79m/秒
※米国OSHA安全規格非準拠

209-S1

コードNo.：AT-209-S1
亜鉛　接続：2分オス
5.5
N		 AT-209-S1 34
Nm3/h
円形φ165mm  41m/秒
もっと強力に
接続違い 材質違い
もっと省エネに
▲ページTOPへ

応用例

703A

コードNo.：AT-703A
角度調整(30°)機能付
AT-703A
性能は703と同じ

テクニカルデータ

寸法に関するデータ

寸法図

重さ：約54g

供給圧力と空気消費量＆噴射力の関係

圧力
(KPa)		2004006008001000
噴射力
(N)		4.17.811.815.319.1
流量
Nm3/h		29.849.571.590.2106.1
騒音
dB(A)		83.087.090.893.094.6
  • ※ 騒音値について
    距離1mでの測定値です。
  • ※ 噴射力について
    345×310mmの平面を持つはかりを200mmの
    距離に置いて測定したものです。

距離とブローパターンおよび風速の関係

(単位：mm)

距離50100200300400500
直径95140190235280330
長径――――――
短径――――――
風速
m/秒		1169654403633

※データは500KPa時のものです

＜直径について＞＜長径と短径について＞
ラウンド(円形)パターンフラットパターン


ご使用条件

  • 最高圧力：1.0MPa（これを超える圧力ではぜったいに使用しないでください）
  • 使用可能温度：-20℃～＋400℃
