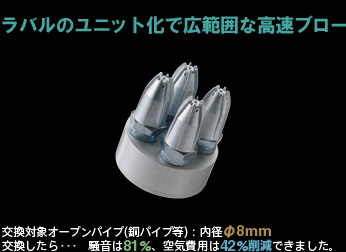

【ラバルのユニット化で広範囲な高速ブロー】内径Φ8mm、騒音81%・空気費用42%削減
コードNo.AT-404L
ブローパターンラウンド(円形)広角
距離300mm時 形状φ220mm　詳細は下表
距離300mm時 風速風速75m/秒　詳細は下表
ブロー力13.6N　詳細は下表
空気消費量68Nm3/時間(≒1,133 L/分)
騒音レベル84dB(A)
材質亜鉛(ノズル)、アルミ(ベース)
接続サイズ3/8"(3分)メス平行ネジ
大きさ φ55×長さ60.7mm。
付記

※性能データは500KPa時のものです


エアーノズルトータルサポート ＞ ラウンド(円形)にブローする ＞ 6N超 強力 ＞ 404L

比較チャート



材質と取付部ネジサイズ
噴射力
N
ブローパターンと風速

データは500KPa時です
パターンと風速は距離300mm時

2005

コードNo.：AT-2005
アルミ　接続：3分オス
14.5
N		 AT-2005 98
Nm3/h
円形φ215mm  45m/秒

705

コードNo.：AT-705
ステンレス　接続：4分メス
15.0
N		 AT-705 95
Nm3/h
円形φ235mm  44m/秒

705L

コードNo.：AT-705L
ステンレス　接続：4分メス
17.0
N		 AT-705L 95
Nm3/h
円形φ235mm  76m/秒















404L

コードNo.：AT-404L
亜鉛　接続：3分メス
13.6
N		 AT-404L 68
Nm3/h
円形φ220mm  75m/秒















1011

コードNo.：AT-1011
ステンレス　接続：1分オス
4.4
N		 AT-1011 26
Nm3/h
円形φ114mm  79m/秒
※米国OSHA安全規格非準拠

209-S1

コードNo.：AT-209-S1
亜鉛　接続：2分オス
5.5
N		 AT-209-S1 34
Nm3/h
円形φ165mm  41m/秒

703

コードNo.：AT-703
ステンレス　接続：4分メス
9.6
N		 AT-703 57
Nm3/h
円形φ235mm  40m/秒
もっと強力に
接続違い 材質違い
もっと省エネに
▲ページTOPへ

応用例

1104L

コードNo.：AT-1104L
ブローイングツール1104L
AT-1104L
ON/OFFボタン付

1204L

コードNo.：AT-1204L
ブローイングツール1204L
AT-1204L
ボールバルブ付

テクニカルデータ

寸法に関するデータ

寸法図

供給圧力と空気消費量＆噴射力の関係

圧力
(KPa)		2004006008001000
噴射力
(N)		5.610.816.421.927.0
流量
Nm3/h		36.057.280.8104.3125.4
騒音
dB(A)		76.081.584.789.092.0
  • ※ 騒音値について
    距離1mでの測定値です。
  • ※ 噴射力について
    345×310mmの平面を持つはかりを200mmの
    距離に置いて測定したものです。

距離とブローパターンおよび風速の関係

(単位：mm)

距離50100200300400500
直径80110165220280340
長径――――――
短径――――――
風速
m/秒		250200101755348

※データは500KPa時のものです

＜直径について＞＜長径と短径について＞
ラウンド(円形)パターンフラットパターン


ご使用条件

  • 最高圧力：1.0MPa（これを超える圧力ではぜったいに使用しないでください）
  • 使用可能温度：-20℃～＋70℃
