TQC Sheen 湿式(低電圧)ピンホールテスター

販売を終了いたしました
スペア品については お問い合わせください

準拠規格

ISO 8289-A, ISO 14654, JIS K6766, ASTM D 5162-A

特徴

シングルボタン操作
  • 湿らせたスポンジを使用して検査を行なう湿式の低電圧ピンホールテスターです。
  • ピンホールや塗膜の欠落が検知されると、ブザー、バイブレーション、ヘッドフォン、表示により知らせます。
  • ピンホール数はメモリーに記憶され、ユーザーがクリアしない限り電源を切っても保存されています。
  • 視認性に優れたカラー液晶ディスプレーによりさまざまな情報が表示されます。
  • ボタン1つで操作が可能です。

構成

構成品
  • A: 本体
  • B: スポンジとポール
  • C: グランディング(アース)ケーブル
  • D: ワニ口クランプ
  • Ⅰ: グランディングケーブル接続口
  • Ⅱ: 電池ボックス
  • Ⅲ: ヘッドフォン接続口

表示機能の例

<メインメニュー>
表示画面 内容
ピンホールカウンター
検知されたピンホール数を表示
検査電圧:9V
検査電圧:24V
検査電圧:67.5V
検査電圧:90V
セッティング

※アドバンスモデルのみ

<設定画面>
内容 選択項目
ブザー
(使用する/しない)
ブザーを使用する
ブザーを使用しない
バイブレーション
(使用する/しない)
バイブ機能を使用する
バイブ機能を使用しない
表示の明るさ
(暗くする/しない)
表示を暗くする
表示を暗くしない
オートシャットオフ
操作がされない状態から電源が自動的にシャットされるまでの時間を設定します。
5分、15分、30分、1時間の中から選択可能です。
オートシャットオフ機能をオフにすることはできません。
機器情報
機器情報を確認することができます。
機器のモデル、シリアルNo.、校正日などを確認できます。

使い方

ご使用に当たっては必ず取扱説明書ならびに添付資料等をご確認ください。ここでは概略のみご紹介します。

1
電源をONします
2
検査電圧を設定します
3
測定個所に正しくグランディグ
クランプを固定します
(正しく固定されていることを示す表示)
4
ピンホールを検知します

主な仕様

測定範囲 :最大膜厚500μmまで
電圧の精度 :9V、24V、67.5V時±2%、90V時±5%
感度 :すべての電圧において100kΩ
表示部 :1インチカラーグラフィック表示(96×64ピクセル)
操作方法 :ボタン1つによる操作、マイコンによるメニュー制御
測定速度 :連続測定
使用環境 :相対湿度 0~85%RH、気温 -10~+50℃

再校正 :対象商品(メーカー工場により再校正検査を実施)
ソフトウェア :ハードウェア制御用のファームウェアはアップデート可能
電池寿命 :(アルカリ電池一流品を使用した場合で)連続使用時130時間

本体サイズ :190×40×45mm
本体重量 :460g(濡らす前のスポンジを含めると600g)

ヘッドフォン :3.5mmジャックプラグ
 最大出力 150mW
 インピーダンス 約75Ω

ご注文&価格のお問い合わせは…

ご注文&価格のお問い合わせ
販売終了
モデル名称 検査電圧 商品コードNo.
TQC 低電圧ピンホールテスター アドバンスモデル 9V, 24V, 67.5V, 90V KT-LD8105

梱包内容

以下のものがハードケースとともにお手元に届きます

  • TQC 低電圧ピンホールテスター本体
  • スポンジとポール
  • クランプ付グランディングケーブル
  • 校正証明書
  • 取扱説明書

校正証明書

  購入時に添付 別途費用で添付
校正証明書/Certificate of Calibration
検査成績書/Certificate of Test

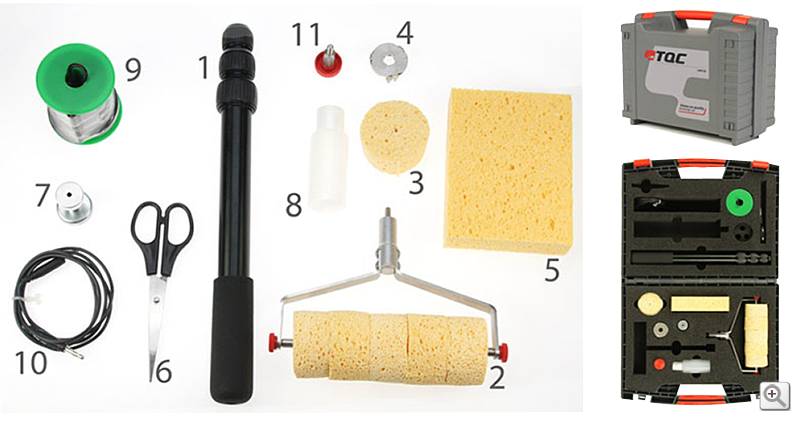

便利で強力な拡張キットのご案内

さまざまな測定個所で活用できるように強力な拡張キットを用意させていただきました。

No. 名称 使用目的
1 伸縮アーム 3段階で350mm~820mmまで伸縮が可能な棒です
2 ローラースポンジ 大きな平らな面に適したスポンジです
3 スペアローラースポンジピース ローラースポンジのスペアピースです
4 万能クランプ 検査対象に合わせてユーザーが切ったスポンジを固定するためのクランプです
5 カット用スポンジ ユーザーが検査対象に合わせてカットして使用するためのスポンジです
6 はさみ スポンジをカットするためのはさみです
7 マグネット式グランディングクランプ 試験対象にピンホールテスターを電気的につなげるためのパーツです
8 ボトル容器(プラスチック製) スポンジを濡らすための水(液体)を入れるスポンジです
9 10mアース延長コード(φ4mm) グランディングケーブル用延長コード
10 1.25mコード(φ4mm) 伸縮アーム用延長コード
11 M6六角アダプター スポンジを伸縮アームにつなげるためのアダプターです

便利な大型ハードケースに収納されています。
低電圧ピンホールテスター本体は付属しません。TQC低電圧ピンホールテスター専用です。

モデル名称 商品コードNo.
低電圧ピンホールテスター用拡張キット KT-LD8155
