TQC　ディップタイプ粘度カップ(ハンドル付フローカップ)

準拠規格

DIN(ディン)カップ：	DIN 53211
Ford(フォード)カップ：	ASTM D1200
ISOカップ：	ISO 2431
Zahn(ザーン)カップ：	ASTM D 1084, D 4212

粘度(Viscosity)と動粘度(Kinematic Viscosity)の関係について

動粘度は、粘度と密度の比で表わされ、単位としてはSt(ストークス)もしくはm²/秒が一般に用いられます。

特徴

● ハンドルを持ってそのまま塗料等に浸漬して測定するタイプです。
測定安定性の点ではスタンドを用いる方法の方が優れます。
● DIN, FORD, ISO, Zahnの各カップがラインアップされています。
● 材質はステンレス製とアルミ製(カップボディーはアルミ製ですがノズル部はステンレス製)の2種類があります。
アルミ製は陽極酸化被膜(アルマイト)処理が施されています。

ご注文＆価格のお問い合わせは…

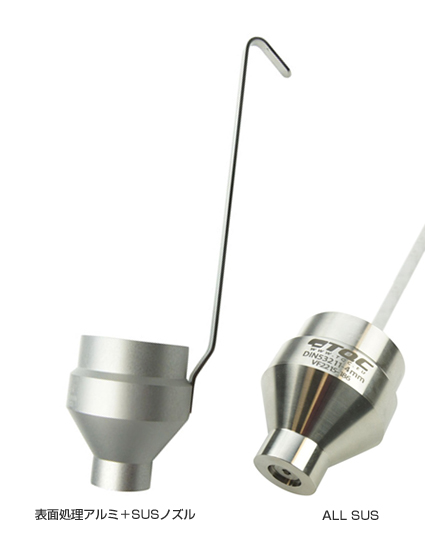

ディン(DIN)カップ

モデル名称	オリフィス (Φ mm)	商品画像	適用範囲		商品コードNo.
モデル名称	オリフィス (Φ mm)	商品画像	粘度範囲 (ｃSt)	滴下時間 (秒)	アルミ　※製カップ＋ステンレス製ノズル	ALLステンレス製
ディップ用DINカップNo.2	2mm		―	―	KT-VF2071	KT-VF2213
ディップ用DINカップNo.3	3mm		―	―	KT-VF2072	―
ディップ用DINカップNo.4	4mm		96～683	25～150	KT-VF2073	KT-VF2215
ディップ用DINカップNo.5	5mm		―	―	KT-VF2074	KT-VF2216
ディップ用DINカップNo.6	6mm		―	―	KT-VF2075	KT-VF2217
ディップ用DINカップNo.8	8mm		―	―	KT-VF2077	―

※アルミ製について：陽極酸化被膜(アルマイト)処理が施されています。

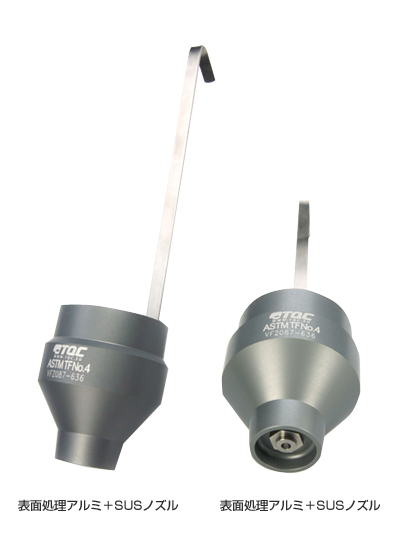

フォード(Ford)カップ

モデル名称	オリフィス (Φ mm)	商品画像	適用範囲		商品コードNo.
モデル名称	オリフィス (Φ mm)	商品画像	粘度範囲 (ｃSt)	滴下時間 (秒)	アルミ　※製カップ＋ステンレス製ノズル	ALLステンレス製
ディップ用FordカップNo.1	2.1mm		10～35	55～100	―	―
ディップ用FordカップNo.2	2.8mm		25～120	40～100	―	―
ディップ用FordカップNo.3	3.4mm		49～220	30～100	―	―
ディップ用FordカップNo.4	4.1mm		70～370	30～100	KT-VF2087	―
ディップ用FordカップNo.5	5.8mm		200～1200	30～100	―	―

※アルミ製について：陽極酸化被膜(アルマイト)処理が施されています。

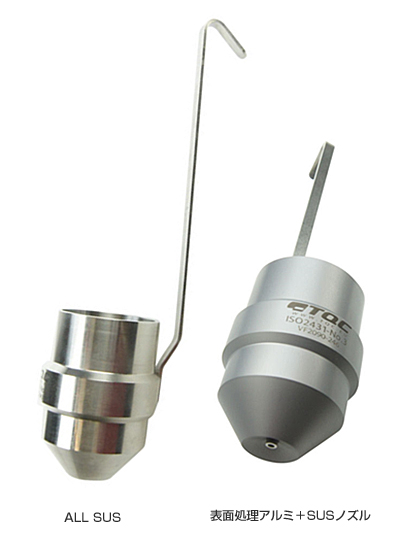

ISOカップ

モデル名称	オリフィス (Φ mm)	商品画像	適用範囲		商品コードNo.
モデル名称	オリフィス (Φ mm)	商品画像	粘度範囲 (ｃSt)	滴下時間 (秒)	アルミ　※製カップ＋ステンレス製ノズル	ALLステンレス製
ディップ用ISOカップNo.2	2mm		―	―	―	―
ディップ用ISOカップNo.3	3mm		7～42	30～100	KT-VF2090	―
ディップ用ISOカップNo.4	4mm		34～135	30～100	KT-VF2091	KT-VF2222
ディップ用ISOカップNo.5	5mm		91～326	30～100	KT-VF2185	―
ディップ用ISOカップNo.6	6mm		188～684	30～100	KT-VF2092	KT-VF2224
ディップ用ISOカップNo.8	8mm		600～2000	30～100	KT-VF2093	―

※アルミ製について：陽極酸化被膜(アルマイト)処理が施されています。

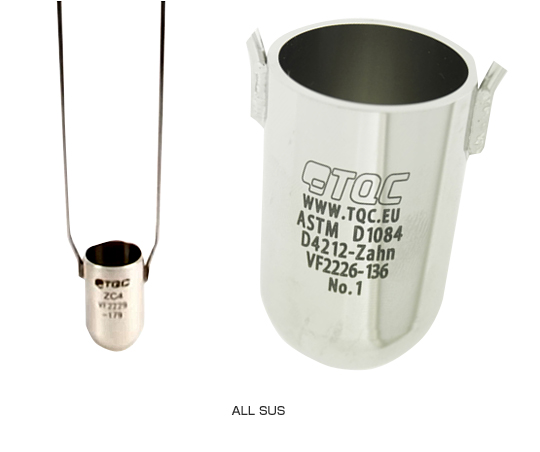

ザーン(Zahn)カップ

モデル名称	商品画像	適用範囲		商品コードNo.
モデル名称	商品画像	粘度範囲 (ｃSt)	滴下時間 (秒)	ALLステンレス製
ZahnカップNo.1		～60	35～80	KT-VF2226
ZahnカップNo.2		20～250	20～80	KT-VF2227
ZahnカップNo.3		100～800	20～80	KT-VF2228
ZahnカップNo.4		200～1200	20～80	KT-VF2229
ZahnカップNo.5		400～1800	20～80	KT-VF2230

※ザーンカップはハンドルの付いたディップ用のみで、ハンドルの無いスタンド用は製造されていません。

Zahn Signature Cup

モデル名称	商品画像	適用範囲		商品コードNo.
モデル名称	商品画像	粘度範囲 (ｃSt)	滴下時間 (秒)	ALLステンレス製
Zahn Signature Cup No.1		15～78	31～60	KG-VI2101
Zahn Signature Cup No.2		39～238	19～60	KG-VI2102
Zahn Signature Cup No.3		63～604	11～60	KG-VI2103
Zahn Signature Cup No.4		97～899	10～60	KG-VI2104
Zahn Signature Cup No.5		219～1627	10～60	KG-VI2105

校正証明書^※1

購入時メーカー校正	〇　有償。英文の校正証明書(Certificate of Calibration)　トレーサビリティ系統図は付きません。
購入時国内校正	〇　有償。購入時に別途費用となりますが国内検査・校正も承ります (トレーサビリティ系統図も含まれます)
継続使用^※2メーカー校正	〇　有償。英文の校正証明書(Certificate of Calibration)　トレーサビリティ系統図は付きません。
継続使用^※2国内校正	〇　有償。国内検査・校正も可能です(トレーサビリティ系統図も含まれます)

1. 校正証明書発行対象モデルは下表のように限定されていますのでご注意ください。
ご購入時にオプションによりメーカー発行の校正証明書をお付けする場合はISOの要求には合致していますが英文による1枚のみです。
日本独特の習慣と言われているトレーサビリティ系統図を含むいわゆる3点セットではありません。
いわゆる3点セットをご要望の場合には、国内での校正をお受けいただくことになります。
校正証明書をご入用の際には、必ず粘度カップのご発注と同時にメーカー校正か国内校正かのご指示も含めて発行のご用命をお願いいたします。後からご用命いただいた場合には海外送料が別途かかる場合がございます。納品後はどのようなケースでも継続使用の校正となりますのでご了承ください。
2. 継続使用とは…メーカーではISOの規定に基づき1年ごとの校正検査を推奨しています。
前回の校正証明書発行日付から1年を経過しないうちに校正検査をお受けいただくことになりますが、方法はメーカー校正と国内校正の2種類があります。
メーカー校正の場合はメーカー名で書類が発行されますが、校正証明書は英文1枚で、日本独特の習慣であるトレーサビリティ系統図を含むいわゆる3点セットではありません。国内校正に比較して納期も要します。
国内校正は、当社が発行しますが、メーカーが指定する校正システムで実施している旨が明記されています。いわゆる３点セットとして発行されます。メーカー校正に比べて納期は5分の1程度となります。

: ◆国内校正が可能になりました。
大幅な納期短縮とコストダウンが実現できます。
詳細は、» カスタマーサポートをご覧ください。

校正証明書発行対象モデル

モデル名称	オリフィス φ	商品コードNo.
モデル名称	オリフィス φ	アルミ製カップ＋ステンレス製ノズル	ALLステンレス製
ディップ用DINカップNo.4	4mm	KT-VF2073	KT-VF2215
ディップ用FordカップNo.1	2.1mm	KT-VF2084	KT-VF2232
ディップ用FordカップNo.2	2.8mm	KT-VF2085	KT-VF2233
ディップ用FordカップNo.3	3.4mm	―	※
ディップ用FordカップNo.4	4.1mm	KT-VF2087	―
ディップ用FordカップNo.5	5.8mm	KT-VF2088	KT-VF2236
ディップ用ISOカップNo.3	3mm	KT-VF2090	―
ディップ用ISOカップNo.4	4mm	KT-VF2091	KT-VF2222
ディップ用ISOカップNo.5	5mm	KT-VF2185	―
ディップ用ISOカップNo.6	6mm	KT-VF2092	KT-VF2224
ZahnカップNo.1	―	―	KT-VF2226
ZahnカップNo.2	―	―	KT-VF2227
ZahnカップNo.3	―	―	KT-VF2228
ZahnカップNo.4	―	―	KT-VF2229
ZahnカップNo.5	―	―	KT-VF2230
Zahn Signature Cup No.1	―	―	KG-VI2101
Zahn Signature Cup No.2	―	―	KG-VI2102
Zahn Signature Cup No.3	―	―	KG-VI2103
Zahn Signature Cup No.4	―	―	KG-VI2104
Zahn Signature Cup No.5	―	―	KG-VI2105
