オーダーメードロングバーコーター(自動バーコーターへの装着はできません)

準拠規格

ASTM D 4147

特徴

塗布幅、全長、ロッド(心棒)の径、ワイヤー径(これによってウェット膜厚が決まります)をご指定いただき製造することが可能です。
材質は300番台のステンレス製です。

番号(US Reference No.あるいは線径No.)について

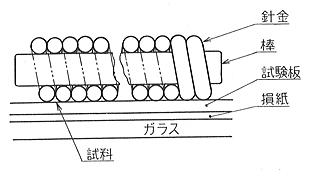

JIS K5400 3.3 試験片の作成、 7.塗り方 の 7.5.バーコーター の項でバーコーターの規格は以下のように案内されています。

「針金(ワイヤ)の直径によって番号がついている。番号は針金の直径をミル単位で示しており、番号が大きい方を用いると厚く塗ることができる」

※ミル(mil):主に米国で採用しているヤード・ポンド法による長さの単位。
1ミル=1000分の1インチで約0.0254mm(25.4μm)

例えば、No.2のバーコーターの線径は 2 mils となっています。

スパイラルバーコーターの規格はウェット膜厚ではなく、巻線の線径で決められています

巻線の線径(番号あるいは Reference No.) でご指定いただくのが本来の姿です。線径あるいは番号に応じたウェット膜厚が示されていたとしても、各メーカーはその膜厚になるように製造しているわけではありません。ある特定の条件の塗料もしくは計算により求めた参考値にすぎません。例えば、代表的な米国のメーカーと英国のメーカーでは番号ごとに示されている膜厚値が異なっています。

番号(US Reference No.)とウェット膜厚の関係について

JIS K5400 において「番号が大きい方を用いると厚く塗ることができる」と案内されてていますが、『何番だと膜厚はいくつになる』とは記載されていません。このことからも分かるように、何番を用いればウェット膜厚はいくつになる…と決めることはできません。

実際の実験でも、使用する塗料やインクなどの粘度などの塗工液の性状やバーコーターを引く速度などにより大きく違ってきます。

米国の代表的な専門メーカーが、番号(US Reference No.)と Wet Film Thickeness の関係を表に示しています。これらを例にして日本国内でも紹介されている例がありますが、この値は線径に単純な係数を掛け算したもののように見受けられます。しかし、現実の塗工実験ではほとんどのすべてのケースでそのような単純な関係にはなりませんでした。あくまで傾向を示す参考値としてご覧いただいた方が良いようです。

オーダーメードロングバーコーター

ガイダンスに従って、希望されるバーコーターの仕様をご指示ください。
ご指定の組み合せにより製造できない場合がありますのでご了承ください。例えば細いロッドに太いワイヤーを巻こうとするとロッドが変形してしまうため製造できない…という製造上の制約があります。

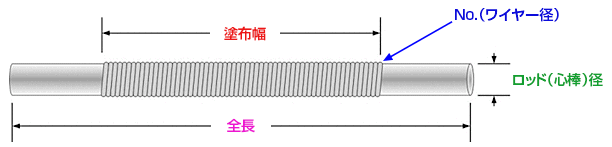

1.塗布幅をご指定ください。

製造機械はインチ対応になっていますので、インチでご指定ください。
1インチは25.4mmです。1インチ刻みで、最長118インチ(約3m)まで製造可能です。
例えば以下のようになります。

  • 塗布幅500mmをご希望の場合→20インチとご指定いただくと良いと思います(20インチ=508mm)。
  • 塗布幅1,000mmをご希望の場合→40インチとご指定いただくと良いと思います(40インチ=1,016mm)。
  • 塗布幅1,500mmをご希望の場合→60インチとご指定いただくと良いと思います(60インチ=1,524mm)。
  • 塗布幅2,000mmをご希望の場合→79インチとご指定くただくと良いと思います(79インチ=2,007mm)。

加工精度は±3.2mmです。

2.全長をご指定ください。

一般的には、塗布幅+4インチ(片側2インチ≒50mm)となります。さらに長くすることも可能です。
加工精度は±3.2mmです。

3.ロッド(心棒)径を以下の4種類の中からご指示ください。

250mmから350mm程度のよく使われる長さのバーコーターの場合3/8”(9.5mm)程度がよく採用されています。

  • 直径3/8インチ(≒10mm)
  • 直径1/2インチ(≒13mm)
  • 直径3/4(≒19mm)
  • 直径1インチ(≒25mm)

仕上がり時のロッドの真直度は300mm当たり0.13mmです。

4.No.(ワイヤー径)を下表からご指示ください。

ワイヤー径
φmm
ウェット膜厚
(メーカー表示値)
製造できるバーコーター種類
No. Inch mm Mils μm 一般的なスパイラル ギャップ巻 ダブル巻 ウェーブフォームド
2 0.002 0.05 0.18 4.6
3 0.003 0.08 0.27 6.9
4 0.004 0.10 0.36 9.1
5 0.005 0.13 0.45 11.4
6 0.006 0.15 0.54 13.7
7 0.007 0.18 0.63 16.0
8 0.008 0.20 0.72 18.3
9 0.009 0.23 0.81 20.6
10 0.010 0.25 0.90 22.9
11 0.011 0.28 0.99 25.1
12 0.012 0.30 1.08 27.4
13 0.013 0.33 1.17 29.7
14 0.014 0.36 1.26 32.0
15 0.015 0.38 1.35 34.3
16 0.016 0.41 1.44 36.6
17 0.017 0.43 1.53 38.9
18 0.018 0.46 1.62 41.1
19 0.019 0.48 1.71 43.4
20 0.020 0.51 1.80 45.7
21 0.021 0.53 1.89 48.0
22 0.022 0.56 1.98 50.3
23 0.023 0.58 2.07 52.6
24 0.024 0.61 2.16 54.9
25 0.025 0.64 2.25 57.2
26 0.026 0.66 2.34 59.4
27 0.027 0.69 2.43 61.7
28 0.028 0.71 2.52 64.0
29 0.029 0.74 2.61 66.3
30 0.030 0.76 2.70 68.6
31 0.031 0.79 2.79 70.9
32 0.032 0.81 2.88 73.2
33 0.033 0.84 2.97 75.4
34 0.034 0.86 3.06 77.7
35 0.035 0.89 3.15 80.0
36 0.036 0.91 3.24 82.3
37 0.037 0.94 3.33 84.6
38 0.038 0.97 3.42 86.9
39 0.039 0.99 3.51 89.2
40 0.040 1.02 3.60 91.4
42 0.042 1.07 3.78 96.0
44 0.044 1.12 3.96 100.6
ワイヤー径
φmm
ウェット膜厚
(メーカー表示値)
製造できるバーコーター種類
No. Inch mm Mils μm 一般的なスパイラル ギャップ巻 ダブル巻 ウェーブフォームド
45 0.045 1.14 4.05 102.9
46 0.046 1.17 4.14 105.2
47 0.047 1.19 4.23 107.4
48 0.048 1.22 4.32 109.7
49 0.049 1.24 4.41 112.0
50 0.050 1.27 4.50 114.3
52 0.052 1.32 4.68 118.9
54 0.054 1.37 4.86 123.4
55 0.055 1.40 4.95 125.7
56 0.056 1.42 5.04 128.0
58 0.058 1.47 5.22 132.6
60 0.060 1.52 5.40 137.2
62 0.062 1.57 5.58 141.7
64 0.064 1.63 5.76 146.3
65 0.065 1.65 5.85 148.6
70 0.070 1.78 6.30 160.0
75 0.075 1.91 6.75 171.5
80 0.080 2.03 7.20 182.9
85 0.085 2.16 7.65 194.3
90 0.090 2.29 8.10 205.7
95 0.095 2.41 8.55 217.2
100 0.100 2.54 9.00 228.6
110 0.110 2.79 9.90 251.5
115 0.115 2.92 10.35 262.9
120 0.120 3.05 10.80 274.3
125 0.125 3.18 11.25 285.8
130 0.130 3.30 11.70 297.2
135 0.135 3.43 12.15 308.6
140 0.140 3.56 12.60 320.0
145 0.145 3.68 13.05 331.5
150 0.150 3.81 13.50 342.9
155 0.155 3.94 13.95 354.3
160 0.160 4.06 14.40 365.8
165 0.165 4.19 14.85 377.2
175 0.175 4.45 15.75 400.1
185 0.185 4.70 16.65 422.9
200 0.200 5.08 18.00 457.2
225 0.225 5.72 20.25 514.4
250 0.250 6.35 22.50 571.5

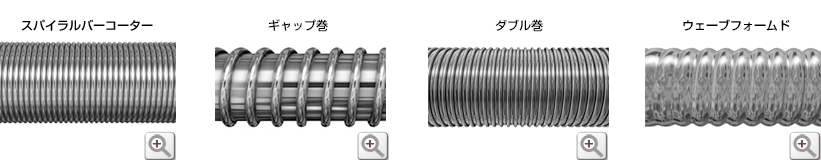

5.バーコーターの種類をご指定ください。

●スパイラルバーコーター
(クローズ巻)
スパイラルバーコーター ステンレスの丸い棒にステンレスのワイヤーが巻かれた一般的なバーコーターです。
●ギャップ巻バーコーター ギャップ巻バーコーター ワイヤーの間隔を空けることで、特に厚膜や高粘度塗料のつまりと塗膜面に線状の跡が残るのを防ぎます。
●ダブル巻バーコーター ダブル巻バーコーター 2重に巻かれたワイヤーが目詰まりを防ぎ、塗膜面に線状の跡が残るのを防ぎます。
●ウェーブフォームド
バーコーター
ウェーブフォームドバーコーター ワイヤーを巻く代わりに、ロール型のロッドそのものにウェーブ状の加工が施されています。
  • TQCプロフィール
