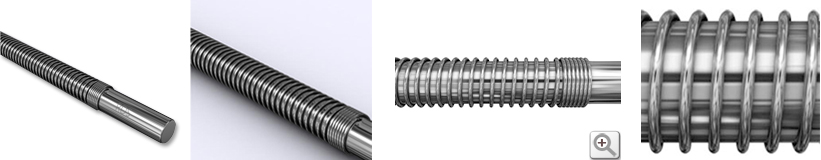

ギャップ巻スパイラルバーコーター

準拠規格

特徴

  • より高い粘度の塗料・インクを塗工するために考案されました。
  • ワイヤーの間隔を空けることで、塗料のつまりと塗膜面に線状の跡が残るのを防ぎます。
  • ワイヤー間に生まれた空間が、粘度の高い塗料の目詰まりを防ぎながら、バーコーターにより厚みが絞られながら下流に円滑に押し出されるのを促します。
  • 細いワイヤーが生み出す塗料の流れに及ぼすわずかな抵抗が、塗料がバーコーターから完全に押し出されることを可能にしています。
  • 価格はギャップ巻スパイラルバーコーターより安価ですが、耐久性はダブル巻スパイラルバーコーターの方が優れます。
  • ロッド径は9.5mmで、全幅406mm、塗布幅300mmのものが標準です。
  • TQC 全自動アプリケーターに適用可能です。

ご注文&価格のお問い合わせは…

モデル名称 ウェット膜厚μm※ 商品コードNo.
300mm幅ギャップ巻スパイラルバーコーター
全長(幅):406mm
塗布幅:300mm
軸の直径:9.5mm

※ウェット膜厚:理論上の膜厚で、バーコーターの移動速度等により実際のウェット膜厚は異なります。粘度等の塗工材の性状に合せた適切な速さを見極め、常にその速度で正確にバーコーターを移動させることがきわめて重要です。

バーを手で持つ部分は
チャート紙やガラステーブルの外側に
はみだすようにするのが通常の使用方法です。
使い方
62μm
64μm
66μm
69μm KD-3-30G
71μm KD-3-31G
73μm KD-3-32G
75μm KD-3-33G
78μm KD-3-34G
80μm KD-3-35G
82μm KD-3-36G
85μm KD-3-37G
87μm KD-3-38G
89μm KD-3-39G
91μm KD-3-40G
96μm KD-3-42G
100μm KD-3-44G
103μm KD-3-45G
105μm KD-3-46G
107μm KD-3-47G
110μm KD-3-48G
112μm KD-3-49G
114μm KD-3-50G
119μm KD-3-52G
123μm KD-3-54G
126μm KD-3-55G
128μm KD-3-56G
133μm KD-3-58G
137μm KD-3-60G
142μm KD-3-62G
146μm KD-3-64G
149μm KD-3-65G
160μm KD-3-70G
172μm KD-3-75G
183μm KD-3-80G
194μm KD-3-85G
206μm KD-3-90G
217μm KD-3-95G
229μm KD-3-100G
240μm KD-3-105G
252μm KD-3-110G
263μm KD-3-115G
274μm KD-3-120G
286μm KD-3-125G
297μm KD-3-130G
309μm KD-3-135G
320μm KD-3-140G
332μm KD-3-145G
343μm KD-3-150G
354μm KD-3-155G
366μm KD-3-160G
377μm KD-3-165G
400μm KD-3-175G
423μm KD-3-185G
457μm KD-3-200G
514μm KD-3-225G
572μm KD-3-250G
