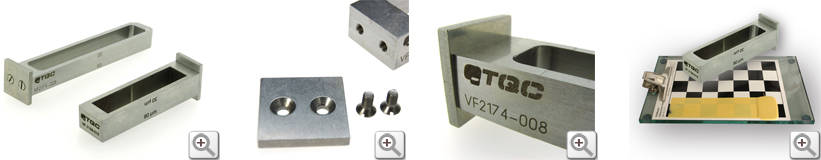

TQC 液だまり付4面フィルムアプリケーター

準拠規格

ASTM D823

ギャップと膜厚の関係について

アプリケーターの移動速度やコーティング材の流れ性にもよりますが、物理的な要因によりアプリケーターのすき間ギャップとウェット膜厚は一致しません。多くの場合ウェット膜厚はギャップのクリアランスの40~80%になります。
一般的に乾燥膜厚は溶剤や水分の蒸発等によりウェット膜厚よりさらに薄くなります。

特徴

  • ● ステンレス製です。
  • ● 4辺がそれぞれ異なるギャップ(すき間)を持っています。
  • ● エッジ部の取り外し可能なプレートは、まっすぐに塗るためのガイドサポートです。

ご注文&価格のお問い合わせは…

モデル名称 ギャップμm 外形寸法 商品コードNo.
60mm幅4面アプリケーター

外形:75×20×25mm
15, 30, 60, 90μm 75×20×25mm KT-VF2168
30, 60, 90, 120μm KT-VF2169
50, 100, 150, 200μm KT-VF2170
任意の4ギャップ
(最小ギャップおよび最小ピッチ0μm、最大ギャップ3000μm)
KT-VF2167
80mm幅4面アプリケーター
(塗幅80mm)
15, 30, 60, 90μm 115×20×20mm KT-VF2173
30, 60, 90, 120μm KT-VF2174
50, 100, 150, 200μm KT-VF2175
任意の4ギャップ
(最小ギャップおよび最小ピッチ0μm、最大ギャップ3000μm)
KT-VF2172

加工精度誤差は3μm未満です。
特注品も承っていますので、どうぞご相談ください。

推奨塗布最大幅:133mm(両端サイズは各8.5mmです。したがってアプリケーターの全幅は塗布幅+17mmとなります。)
塗布幅の最小刻み:0.01mm
最小ギャップ:0μm
最大ギャップ:3000μm
納品:特注品のため受注後2~3か月程度かかります。

校正証明書

  購入時に添付 別途費用で添付
校正証明書/Certificate of Calibration
検査成績書/Certificate of Test

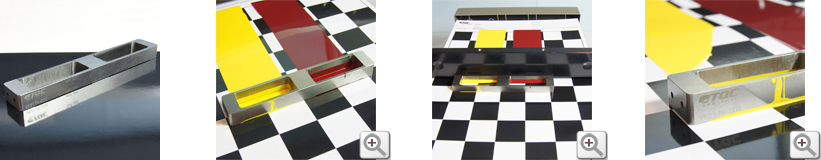

TQC デュアル液だまり付4面フィルムアプリケーター

準拠規格

ASTM D823

ギャップと膜厚の関係について

アプリケーターの移動速度やコーティング材の流れ性にもよりますが、物理的な要因によりアプリケーターのすき間ギャップとウェット膜厚は一致しません。多くの場合ウェット膜厚はギャップのクリアランスの40~80%になります。
一般的に乾燥膜厚は溶剤や水分の蒸発等によりウェット膜厚よりさらに薄くなります。

特徴

  • ● ステンレス製です。
  • ● 4辺がそれぞれ異なるギャップ(すき間)を持っています。
  • ● 2つの液だまりがありますので、一度に2種類の塗料・インクを塗布することが可能です。
  • ● エッジ部の取り外し可能なプレートは、まっすぐに塗るためのガイドサポートです。
  • ● TQC 全自動アプリケーター(卓上コーター)に装填できます。

ご注文&価格のお問い合わせは…

モデル名称 ギャップμm 塗り幅 商品コードNo.
4面デュアル液だまり付フィルムアプリケーター 100, 200, 300, 400μm (60mm幅液だまり×2) KT-VF2179

加工精度誤差は3μm未満です

校正証明書

  購入時に添付 別途費用で添付
校正証明書/Certificate of Calibration
検査成績書/Certificate of Test
