ダブル巻スパイラルバーコーター

準拠規格

特徴

  • より高い粘度の塗料・インクを塗工するために考案されました。

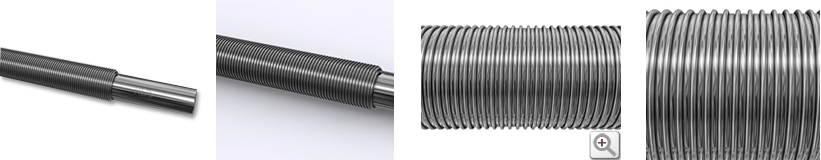

  • 2重に巻かれたワーヤーが目詰まりを防ぎ、塗膜面に線状の跡が残るのを防ぎます。
  • より太いワイヤーの上により細いワイヤーを巻くことで生まれる空間が、粘度の高い塗料の目詰まりを防ぎながら、バーコーターにより厚みが絞られながら下流に円滑に押し出されるのを促します。
  • 外側のより細いワーヤーが生み出す塗料の流れに及ぼすわずかな抵抗が、塗料がバーコーターから完全に押し出されることを可能にしています。
  • 価格はギャップ巻スパイラルバーコーターより高めですが、耐久性はこちらの方が優れます。
  • ロッド径は9.5mmで、全幅406mm、塗布幅300mmのものが標準です。
  • TQC 全自動アプリケーターに適用可能です。

ご注文&価格のお問い合わせは…

モデル名称 ウェット膜厚μm※ 商品コードNo.
300mm幅ダブル巻スパイラルバーコーター
全長(幅):406mm
塗布幅:300mm
軸の直径:9.5mm

※ウェット膜厚:理論上の膜厚で、バーコーターの移動速度等により実際のウェット膜厚は異なります。粘度等の塗工材の性状に合わせた適切な速さを見極め、常にその速度で正確にバーコーターを移動させることがきわめて重要です。

バーを手で持つ部分は
チャート紙やガラステーブルの外側に
はみだすようにするのが通常の使用方法です。
使い方
5μm
7μm
9μm
11μm
14μm
16μm
18μm
21μm
23μm KD-3-10DW
25μm KD-3-11DW
27μm KD-3-12DW
30μm KD-3-13DW
32μm KD-3-14DW
34μm KD-3-15DW
37μm KD-3-16DW
39μm KD-3-17DW
41μm KD-3-18DW
43μm KD-3-19DW
46μm KD-3-20DW
48μm KD-3-21DW
50μm KD-3-22DW
53μm KD-3-23DW
55μm KD-3-24DW
57μm KD-3-25DW
59μm KD-3-26DW
62μm KD-3-27DW
64μm KD-3-28DW
66μm KD-3-29DW
69μm KD-3-30DW
71μm KD-3-31DW
73μm KD-3-32DW
75μm KD-3-33DW
78μm KD-3-34DW
80μm KD-3-35DW
82μm KD-3-36DW
85μm KD-3-37DW
87μm KD-3-38DW
89μm KD-3-39DW
91μm KD-3-40DW
96μm KD-3-42DW
100μm KD-3-44DW
103μm KD-3-45DW
105μm KD-3-46DW
107μm KD-3-47DW
110μm KD-3-48DW
112μm KD-3-49DW
114μm KD-3-50DW
119μm KD-3-52DW
123μm KD-3-54DW
126μm KD-3-55DW
128μm KD-3-56DW
133μm KD-3-58DW
137μm KD-3-60DW
142μm KD-3-62DW
146μm KD-3-64DW
149μm KD-3-65DW
160μm KD-3-70DW
172μm KD-3-75DW
183μm KD-3-80DW
194μm KD-3-85DW
206μm KD-3-90DW
217μm KD-3-95DW
229μm KD-3-100DW
240μm KD-3-105DW
252μm KD-3-110DW
263μm
274μm
