基材：チャート紙の場合
(1) 試験の基本条件
- 使用したチャート紙：LENETA Plain White Charts "WK" 219 x 286ｘ0.3 mmt
- 塗工液：3,000mPa/s塗料

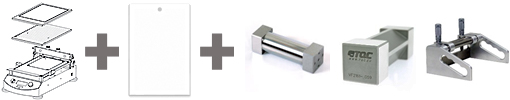

- 使用したアプリケーター：
ベーカー
フィルム
アプリケーター
50μmを使用
バード
フィルム
アプリケーター
50μmを使用
ギャップ調整付
ドクターブレード
アプリケーター
50μmにして使用
ワイヤ
スパイラル
バーコーター
10μm用
ワイヤレス
バーコーター
Mタイプ

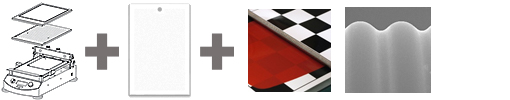

10μm用 - 使用した自動塗工装置：
全自動
アプリケーター
マルチ本体＋
ガラスプレート
全自動
アプリケーター
マルチ本体＋
バキュームプレート

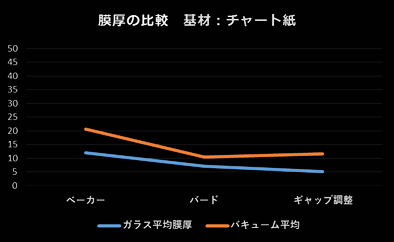

(2) 試験結果
- どれもバキュームプレート上にチャート紙を載せて塗装する方が膜厚が大きくなっています。
- 膜厚はガラスプレート上ではベーカー＞バード＞ギャップ調整付ドクターブレードの順でしたが、バキュームプレート上ではベーカー＞ギャップ調整付ドクターブレード＞バードと変化しました。
- 接液部が丸いベーカーは塗工液の流れが円滑であるため、膜厚も得やすいようです。

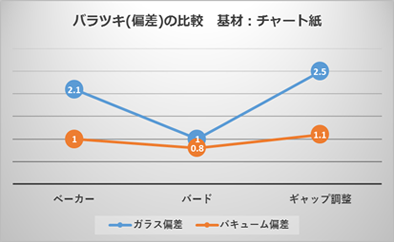

- ガラスよりバキュームの方が３種のアプリケーターともバラツキ(偏差)が小さくなっています。
- ギャップ調整付ドクターブレードはガラスプレート上ではバラツキが大きいのが目立ちます。

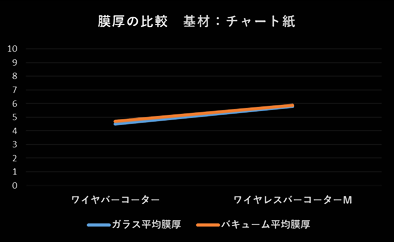

- 膜厚は両バーコーターでほぼ同じでした。

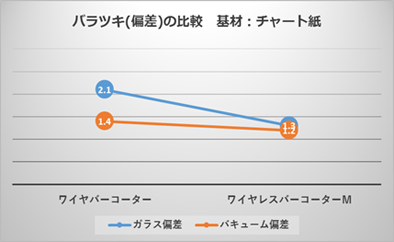

- ガラスよりバキュームの方が両バーコーターともバラツキ(偏差)が小さくなっています。
- 総じてワイヤレスバーコーターの均一性はたいへん優秀です。
基材：薄いフィルムの場合
(1) 試験の基本条件
- 使用した基材：ナイロンフィルム A4サイズ×厚み15μm
- 塗工液：3,000mPa/s塗料

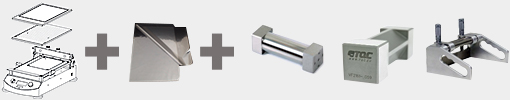

- 使用したアプリケーター：
ベーカー
フィルム
アプリケーター
50μmを使用
バード
フィルム
アプリケーター
50μmを使用
ギャップ調整付
ドクターブレード
アプリケーター
50μmにして使用
ワイヤ
スパイラル
バーコーター
10μm用
ワイヤレス
バーコーター
Mタイプ

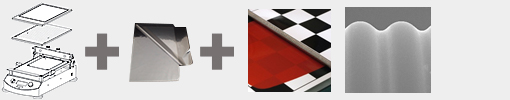

10μm用 - 使用した自動塗工装置：
全自動
アプリケーター
マルチ本体＋
ガラスプレート
全自動
アプリケーター
マルチ本体＋
バキュームプレート
(2) 試験結果

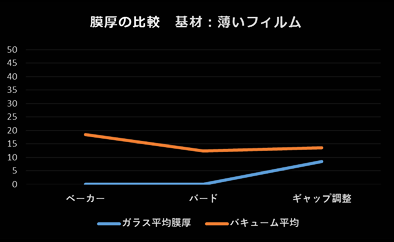

- ガラスプレートだとフィルムが塗工により切れてしまいベーカーとバードは塗工自体ができませんでした。

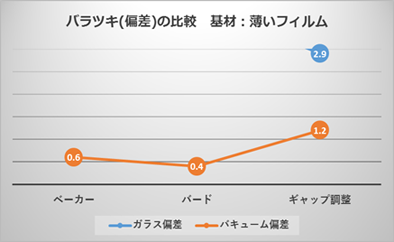

- バキュームを使用した場合、偏差は小さく均一な塗工ができています。
- その中では、ギャップ調整付ドクターブレードはバラツキが大きいのが目立ちます。

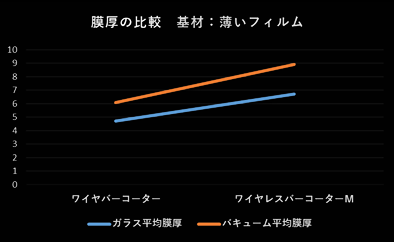

- 膜厚はワイヤレスバーコーターの方がワイヤバーコーターより少し厚くなっています。
- ガラスよりバキュームの方が両バーコーターともバラツキ(偏差)が小さくなっています。
- 総じてワイヤレスバーコーターの均一性はたいへん優秀です。
