TQC ダストテープキット

準拠規格

ISO 8502-3, JIS Z0313-5.3
IMO MSC.215 (82), IMO MSC.244 (83), AS3894.6-C, US Navy PPI 63101-000

ガイダンス 測定方法

表面付着粉じんの測定 JIS Z0313-5.3(ISO 8502-3)の概要をご案内します。
塗装前のブラスト処理面などの素地表面に付着しているダスト(塵)の量と大きさを検査する方法です。

  1. 1) 粘着テープを長さ200mmに切りブラスト処理面に貼ります。
  2. 2) 貼り付けたテープの表面を親指で強く3回こすって押し当てるか、39.2~49.0Nの荷重が加えられるように設計されたテープ圧着用ローラーを用いて3往復押し当てます
  3. 3) テープをはがし、判定板に貼り付けます。
  4. 4) 付着した粒子の大きさおよび粉じん付着標準図と比較した粉じんの量を評価します。

※テープの押し付け強さは比較するすべてのテープについて同一になるように注意してください。

特徴

● 塗装前の素地表面に付着している粉じんの量と大きさを判定するテープキットで、評価に必要な以下のものがセットになっています。

収納バインダー ISOテープ 照明付ルーペ トランスファー
シート
ディスプレー
ボード
ディスプレー
ボード
レポート
フォーム
丈夫なバインダーに収納しています ISO8503-2に準拠したテープです ガラスレンズなので鮮明です 透明板にテープを貼り視認性を向上 白/黒背景板とダストサイズ比較図 ダスト量判定用粉塵付着標準図 試験済みテープとともに保存します

ご注文&価格のお問い合わせは…

モデル名称 仕様・内容 商品コードNo.
TQC ダストテープキット   KT-SP3200

※ テープは高温高湿を避けて保存し、半年以内にご使用ください。

消耗品・スペア品

消耗品・スペア品につきましてはカスタマーサポートにてご案内をさせていただいております。
お手数ですがカスタマーサポートをご参照ください。» カスタマーサポート
なお、消耗品・スペア品はTQC ダストテープキットをすでにお持ちのみな様へのご案内となりますが、以下の製品につきましては、単品でのご用命も承っております。
モデル名称 仕様・内容 商品コードNo.
ISOテープ 幅25mm×66m/巻 KT-SP3209

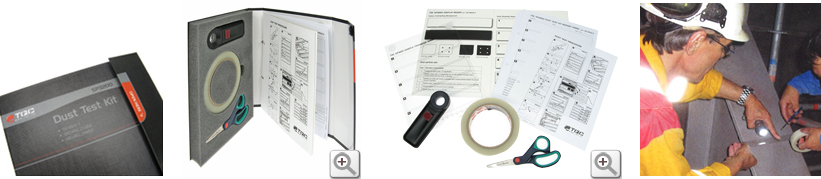

キットの内容

下のものが丈夫なバインダー収納されています。

  • ● ISO粘着テープ(幅25mm)×1ロール
  • ● ハサミ
  • ● 照明付×10ルーペ
  • ●トランスファーシート(透明板)
  • ●比較用ディスプレーボード(ダストの大きさおよび付着量判定用)
  • ●レポートフォーム(25枚)

ISO粘着テープについて

ダストテスト用ISO粘着テープについて

  • 付着強さ:4.3N/10mm当たり
    (ISO 8502-3の規定:190N/m以上(1.9N/m以上)
  • 幅:25mm
  • 長さ:66m/巻
  • 使用期限:高温高湿を避けて半年以内

校正証明書

  購入時に添付 別途費用で添付
校正証明書/Certificate of Calibration
検査成績書/Certificate of Test
