TQC 炉内温度測定記録用オーブンデータロガー CURVE-X3 Nano 耐熱性能

CURVE-X Nano の断熱ボックス

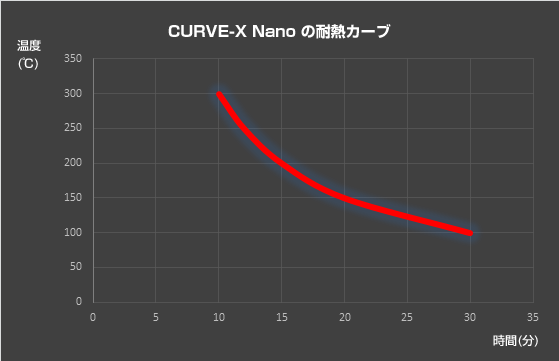

縦軸は炉内の最高到達温度、横軸は加温開始~炉から取出し室温下でキャップがはずされるまでの時間でお考えください。
時間の見方の詳細は、» ご注意! 断熱システムの温度条件 をご参照ください。

<最高使用可能温度>
300℃(推奨250℃)
200℃超の場合は取出しまでの時間に厳しい管理が求められます。
<使用限界時間>
300℃: 10分
250℃: 12分
200℃: 15分
150℃: 19分
100℃: 30分
<使用開始時条件>
断熱ボックスの初期温度は20℃未満
<計測に使用した炉>
一般的な風速の熱風循環炉

CURVE-X Nano の断熱ボトル

エンドキャップの拡大写真。付属のボルトを使ってジグ等に固定できます
断熱ボトルの大きさ
円筒部サイズ:
φ51×(L)210mm
エンドキャップの出っ張りを含めたサイズ:
51×110×(L)210mm
材質:
ステンレス(内部に断熱材)

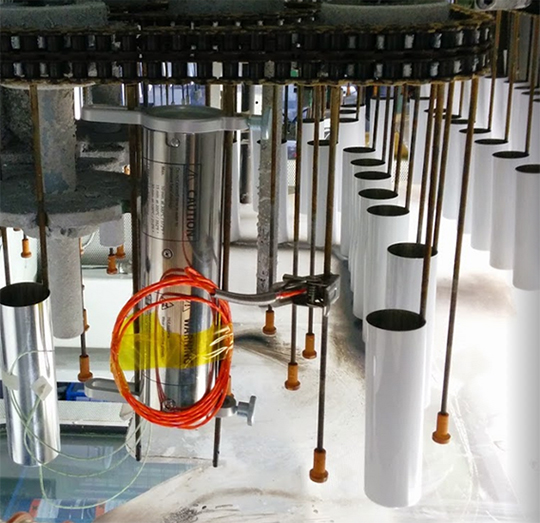

エンドキャップを使って棒状の吊り下げ冶具に固定しているようす
