対象規格
JIS K5600-5-3(耐おもり落下性), ISO6272
試験の目的
塗膜がおもり落下により変形したときの割れ及び金属素地からのはがれの抵抗性を評価します。
ここでは以下の3種のうちの落球式(Falling ball method)衝撃性試験についてご説明します。
おもり落下性試験には次の3種類があります
| 落体式(Falling-weight method)… | 先端が丸い円柱状のおもりを外筒に沿って落下させ、塗膜に対する曲げ及び伸びの抵抗性を評価します。デュポン式との違いは撃ち型と受け台とのすき間が3.5mmあることです。 |
|---|---|
| 落球式(Falling ball method)…… | 素地の変形がきわめて少ない場合に用いられます。塗膜の表面に球体を衝突させ、その時の塗膜の衝撃抵抗性で、割れ・はがれの有無を評価します。 |
| デュポン式(DuPont method)…… | 撃ち型と受け台とのすき間がないので、エッジ部の衝撃と変形を同時に受ける時の抵抗性を評価するものです。 |
準備するもの
(1) おもり

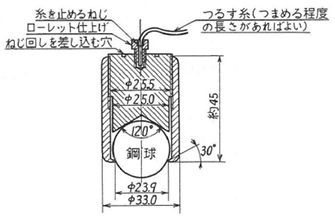

玉軸受用鋼球で、質量は300±0.5g、直径が25.4mm、等級が60のものを右図のものに取り付け、上端を糸で吊るします。
(2) 鋼板台
縦300mm、横200mm、厚さ30㎜以上のもので、台はコンクリートの床の上に水平に置きます。
(3) 試験片
特に規定がない場合、鋼板200×100×厚み4mm
手順
塗面を上向きにして試験板を台の上に置きます。
製品規格に定める高さからおもりを落とします(おもりの振れや回転がないようにして実施してください)。
室内1時間放置後に塗膜面の損傷を調べます。
評価方法
塗膜の割れ、はがれが認められないとき「衝撃による変形で割れ・はがれができない」と評価します。
