520〜580 のテクニカルデータ
● 使用条件
供給圧力 ： 200KPa〜1MPa
1MPaを超えた圧力では使用しないでください
最高使用温度 ： 70℃
● 先端ノズル材質
亜鉛(フレックスブローホース部 ： Nゴム＋銅)
Nゴム製ホースの中に柔軟性のある銅製の棒が装てんされています。その棒が曲がることによりホースが任意に曲がりしかも固定されるようになっています。
● 供給圧力と消費空気量＆噴射力の関係
| 圧力 KPa | 200 | 400 | 600 | 800 | 1000 |
|---|---|---|---|---|---|
| 噴射力 N | 1.1 | 2.3 | 3.7 | 4.8 | 6.0 |
| 空気消費量 Nm3/h | 6.5 | 12.5 | 20.1 | 27.1 | 34.1 |
| 騒音値 dB(A) | 71.0 | 76.8 | 81.0 | 84.9 | 87.5 |
● 距離とブローパターンおよび風速の関係
(ノズル単体での測定データです)
(単位：mm)
| 距離 | 50 | 100 | 200 | 300 | 400 | 500 |
|---|---|---|---|---|---|---|
| 直径 | 24 | 38 | 80 | 114 | 156 | 194 |
| 長径 | ― | ― | ― | ― | ― | ― |
| 短径 | ― | ― | ― | ― | ― | ― |
| 風速 m/秒 | 121 | 101 | 56 | 39 | 35 | 32 |
- ※ データは500KPa時のものです
- ※ ホースの屈曲状態により異なることがあります
| ＜直径について＞ ラウンド(円形パターン) |
＜長径と短径について＞ フラットパターン |
 |
 |
※ ホースの接続にカプラーを用いた場合、カプラー内は一般にエアーの通り道がかなり狭くなるため圧損の影響が生じやすくなります。低圧力でのご使用の場合などご留意ください。

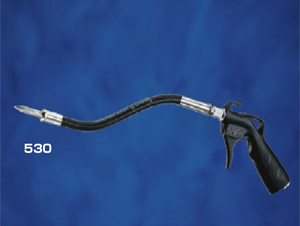

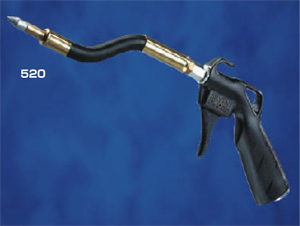

520〜580の違いはフレックスホース部の長さの違いです。それ以外の性能は基本的に同じです。

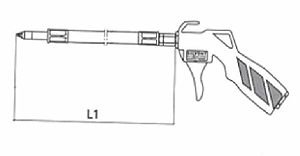

ホースの寸法は以下のようになります。
| モデルNo. | L1寸法 | 重さ | コードNo. |
|---|---|---|---|
| 520 | 200mm | 195g | AT-520 |
| 530 | 300mm | 220g | AT-530 |
| 540 | 400mm | 245g | AT-540 |
| 550 | 500mm | 270g | AT-550 |
| 560 | 600mm | 295g | AT-560 |
| 580 | 800mm | 345g | AT-580 |
※ フレックスホースおよび先端ノズルの取付は工場出荷時に行なっております。お客様での交換は原則としてできません(無理に行なうと破損する恐れがあります)。ご注文時にご希望の長さのモデルNo.をご指定ください。
● ボディー本体部寸法
● ロングトリガーをご希望の場合(工場出荷時取付)
コードNo.の末尾に−Ｈをつけてご用命ください

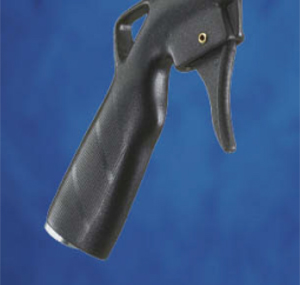

末尾に-Hがつかない場合(標準のトリガー)

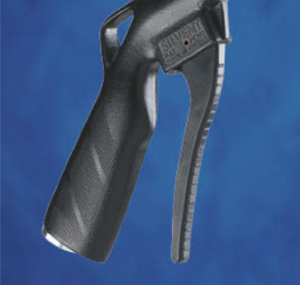

末尾に-Hがついた場合(ロングトリガー)
