2050-L のテクニカルデータ
● 使用条件
供給圧力 ： 200KPa〜1MPa
1MPaを超えた圧力では使用しないでください
使用可能温度 ： -20〜70℃
● 先端ノズル材質
ステンレス
● 供給圧力と消費空気量＆噴射力の関係
| 圧力 KPa | 200 | 400 | 600 | 800 | 1000 |
|---|---|---|---|---|---|
| 噴射力 N | 2.0 | 3.6 | 5.3 | 7.1 | 8.8 |
| 空気消費量 Nm3/h | 13.2 | 22.2 | 31.3 | 40.3 | 49.3 |
| 騒音値 dB(A) | 73.4 | 81.0 | 85.4 | 88.9 | 90.9 |
● 距離とブローパターンおよび風速の関係
(ノズル単体での測定データです)
(単位：mm)
| 距離 | 50 | 100 | 200 | 300 | 400 | 500 |
|---|---|---|---|---|---|---|
| 直径 | 24 | 38 | 80 | 114 | 156 | 194 |
| 長径 | ― | ― | ― | ― | ― | ― |
| 短径 | ― | ― | ― | ― | ― | ― |
| 風速 m/秒 | 244 | 197 | 109 | 79 | 57 | 52 |
- ※ データは500KPa時のものです
| ＜直径について＞ ラウンド(円形パターン) |
＜長径と短径について＞ フラットパターン |
 |
 |

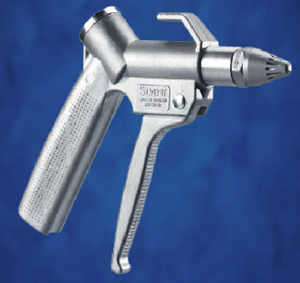

2055−Aのテクニカルデータ
● 使用条件
供給圧力 ： 200KPa〜1MPa
1MPaを超えた圧力では使用しないでください
使用可能温度 ： -20〜70℃
● 先端ノズル材質
アルミニウム
● 供給圧力と消費空気量＆噴射力の関係
| 圧力 KPa | 200 | 400 | 600 | 800 | 1000 |
|---|---|---|---|---|---|
| 噴射力 N | 5.8 | 10.8 | 16.0 | 21.1 | 26.2 |
| 空気消費量 Nm3/h | 45.3 | 76.2 | 107.1 | 138.0 | 168.9 |
| 騒音値 dB(A) | 82.6 | 89.4 | 93.8 | 97.3 | 99.0 |
● 距離とブローパターンおよび風速の関係
(ノズル単体での測定データです)
(単位：mm)
| 距離 | 50 | 100 | 200 | 300 | 400 | 500 |
|---|---|---|---|---|---|---|
| 直径 | 82 | 108 | 162 | 215 | 268 | 321 |
| 長径 | ― | ― | ― | ― | ― | ― |
| 短径 | ― | ― | ― | ― | ― | ― |
| 風速 m/秒 | 127 | 107 | 58 | 45 | 39 | 36 |
- ※ データは500KPa時のものです
| ＜直径について＞ ラウンド(円形パターン) |
＜長径と短径について＞ フラットパターン |
|
|

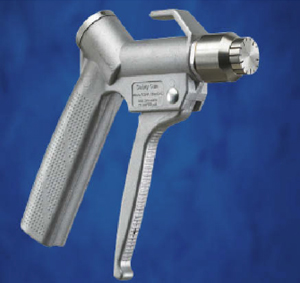

2055−Sのテクニカルデータ
● 使用条件
供給圧力 ： 200KPa〜1MPa
1MPaを超えた圧力では使用しないでください
使用可能温度 ： -20〜70℃
● 先端ノズル材質
ステンレス
● 供給圧力と消費空気量＆噴射力の関係
| 圧力 KPa | 200 | 400 | 600 | 800 | 1000 |
|---|---|---|---|---|---|
| 噴射力 N | 6.3 | 12.1 | 18.3 | 24.0 | 30.0 |
| 空気消費量 Nm3/h | 49.8 | 82.0 | 114.0 | 149.0 | 180.0 |
| 騒音値 dB(A) | 85.6 | 90.6 | 95.0 | 97.6 | 100.0 |
● 距離とブローパターンおよび風速の関係
(ノズル単体での測定データです)
(単位：mm)
| 距離 | 50 | 100 | 200 | 300 | 400 | 500 |
|---|---|---|---|---|---|---|
| 直径 | 95 | 140 | 190 | 235 | 280 | 330 |
| 長径 | ― | ― | ― | ― | ― | ― |
| 短径 | ― | ― | ― | ― | ― | ― |
| 風速 m/秒 | 125 | 105 | 57 | 44 | 38 | 35 |
- ※ データは500KPa時のものです
| ＜直径について＞ ラウンド(円形パターン) |
＜長径と短径について＞ フラットパターン |
|
|
※ ホースの接続にカプラーを用いた場合、カプラー内は一般にエアーの通り道がかなり狭くなるため圧損の影響が生じやすくなります。
低圧力でのご使用の場合などご留意ください。
● 寸法および重さに関するデータ

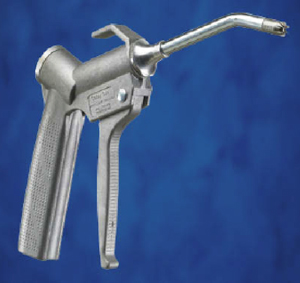

2050-Lは先端付近で下側に30°で曲げられたφ8×100mmのパイプ先端にノズルが付いています。
● 寸法および重さに関するデータ
2055-Aはボディーに直接ノズルが付いています。
● 寸法および重さに関するデータ
2055-Sはボディーに直接ノズルが付いています。
寸法 ： 準備中です
重さ ： 約254g
● 延長パイプ付モデル(工場出荷時取付)
材質：鉄＋メッキ

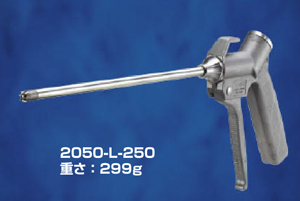

- ・250mmストレートパイプ付き ： 2050-L-250
- コードNo. ： AT-2050-L-250
- 重さ ： 299g
- ・400mmストレートパイプ付き ： 2050-L-400
- コードNo. ： AT-2050-L-400
- 重さ ： 349g
- ・600mmストレートパイプ付き ： 2050-L-600
- コードNo. ： AT-2050-L-600
- 重さ ： 409g
- ・800mmストレートパイプ付き ： 2050-L-800
- コードNo. ： AT-2050-L-800
- 重さ ： 474g
- ・1,000mmストレートパイプ付き ： 2050-L-1000
- コードNo. ： AT-2050-L-1000
- 重さ ： 534g
寸法 ： 準備中です
重さ ： 約240g
● 延長パイプ付モデル(工場出荷時取付)
材質：アルミニウム

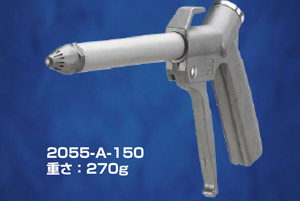

- ・150mmストレートパイプ付き ： 2055-A-150
- コードNo. ： AT-2055-A-150
- 重さ ： 270g
- ・500mmストレートパイプ付き ： 2055-A-500
- コードNo. ： AT-2055-A-500
- 重さ ： 370g
- ・1,000mmストレートパイプ付き ： 2055-A-1000
- コードNo. ： AT-2055-A-1000
- 重さ ： 510g
- ・1,500mmストレートパイプ付き ： 2055-A-1500
- コードNo. ： AT-2055-A-1500
- 重さ ： 655g
- ・2,000mmストレートパイプ付き ： 2055-A-2000
- コードNo. ： AT-2055-A-2000
- 重さ ： 795g
寸法 ： 準備中です
重さ ： 約278g
● 延長パイプ付モデル(工場出荷時取付)
材質：アルミニウム
- ・150mmストレートパイプ付き ： 2055-S-150
- コードNo. ： AT-2055-S-150
- 重さ ： 320g
- ・500mmストレートパイプ付き ： 2055-S-500
- コードNo. ： AT-2055-S-500
- 重さ ： 420g
- ・1,000mmストレートパイプ付き ： 2055-S-1000
- コードNo. ： AT-2055-S-1000
- 重さ ： 560g
- ・1,500mmストレートパイプ付き ： 2055-S-1500
- コードNo. ： AT-2055-S-1500
- 重さ ： 705g
- ・2,000mmストレートパイプ付き ： 2055-S-2000
- コードNo. ： AT-2055-S-2000
- 重さ ： 845g
※ 延長パイプは工場出荷時に取り付けます。お客様での交換は原則としてできません(無理に行なうと破損する恐れがあります)。
ご注文時にご希望の長さのものをご指定ください。

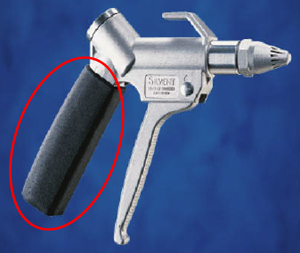

● その他のオプション
| モデルNo. | SG-2000 |
|---|---|
| 製品名 | 合成ゴム製ソフトグリップ |
| 対象ブローガン | 2000シリーズ全モデル |
| 特徴 | 手に伝わる熱さや冷たさを緩和することができます。 |
|---|---|
| 材質 | TPE(熱可塑性エラストマー) |
| 耐熱温度 | 70℃ |
| 重さ | 10g |
| コードNo. | AT-SG2000 |
