007-Z のテクニカルデータ
● 使用条件
供給圧力 ： 200KPa〜1MPa
1MPaを超えた圧力では使用しないでください
最高使用温度 ： 70℃
● 先端ノズル材質
亜鉛
● 供給圧力と消費空気量＆噴射力の関係
| 圧力 KPa | 200 | 400 | 600 | 800 | 1000 |
|---|---|---|---|---|---|
| 噴射力 N | 1 | 2.3 | 3.6 | 5.1 | 6.6 |
| 空気消費量 Nm3/h | 6.8 | 14 | 20.9 | 27.3 | 34.1 |
| 騒音値 dB(A) | 68 | 76.5 | 80.5 | 82.5 | 83.5 |
- ※ トリガーを最大に引いた状態でのデータです
● 距離とブローパターンおよび風速の関係
(ノズル単体での測定データです)
(単位：mm)
| 距離 | 50 | 100 | 200 | 300 | 400 | 500 |
|---|---|---|---|---|---|---|
| 直径 | 24 | 38 | 80 | 114 | 156 | 194 |
| 長径 | ― | ― | ― | ― | ― | ― |
| 短径 | ― | ― | ― | ― | ― | ― |
| 風速 m/秒 | 121 | 101 | 56 | 39 | 35 | 32 |
- ※ データは500KPa時のものです
| ＜直径について＞ ラウンド(円形パターン) |
＜長径と短径について＞ フラットパターン |
 |
 |
007-S のテクニカルデータ
● 使用条件
供給圧力 ： 200KPa〜1MPa
1MPaを超えた圧力では使用しないでください
最高使用温度 ： 70℃
● 先端ノズル材質
ステンレス
● 供給圧力と消費空気量＆噴射力の関係
| 圧力 KPa | 200 | 400 | 600 | 800 | 1000 |
|---|---|---|---|---|---|
| 噴射力 N | 1 | 2.2 | 3.6 | 4.9 | 6.3 |
| 空気消費量 Nm3/h | 6 | 12 | 19.5 | 26.5 | 33.5 |
| 騒音値 dB(A) | 71 | 78.5 | 81.5 | 83.5 | 84.5 |
- ※ トリガーを最大に引いた状態でのデータです
● 距離とブローパターンおよび風速の関係
(ノズル単体での測定データです)
(単位：mm)
| 距離 | 50 | 100 | 200 | 300 | 400 | 500 |
|---|---|---|---|---|---|---|
| 直径 | 24 | 38 | 80 | 114 | 156 | 194 |
| 長径 | ― | ― | ― | ― | ― | ― |
| 短径 | ― | ― | ― | ― | ― | ― |
| 風速 m/秒 | 122 | 102 | 56 | 39 | 35 | 32 |
- ※ データは500KPa時のものです
| ＜直径について＞ ラウンド(円形パターン) |
＜長径と短径について＞ フラットパターン |
|
|
007-P のテクニカルデータ
● 使用条件
供給圧力 ： 200KPa〜1MPa
1MPaを超えた圧力では使用しないでください
最高使用温度 ： 70℃
● 先端ノズル材質
PEEK樹脂
● 供給圧力と消費空気量＆噴射力の関係
| 圧力 KPa | 200 | 400 | 600 | 800 | 1000 |
|---|---|---|---|---|---|
| 噴射力 N | 1 | 1.9 | 2.9 | 3.8 | 4.8 |
| 空気消費量 Nm3/h | 6.8 | 11.6 | 16.2 | 20.9 | 25.5 |
| 騒音値 dB(A) | 68.3 | 76 | 80.1 | 82.8 | 85.1 |
- ※ トリガーを最大に引いた状態でのデータです
● 距離とブローパターンおよび風速の関係
(ノズル単体での測定データです)
(単位：mm)
| 距離 | 50 | 100 | 200 | 300 | 400 | 500 |
|---|---|---|---|---|---|---|
| 直径 | 24 | 38 | 80 | 114 | 156 | 194 |
| 長径 | ― | ― | ― | ― | ― | ― |
| 短径 | ― | ― | ― | ― | ― | ― |
| 風速 m/秒 | 133 | 106 | 58 | 40 | 36 | 33 |
- ※ データは500KPa時のものです
| ＜直径について＞ ラウンド(円形パターン) |
＜長径と短径について＞ フラットパターン |
|
|
※ ホースの接続にカプラーを用いた場合、カプラー内は一般にエアーの通り道がかなり狭くなるため圧損の影響が生じやすくなります。
低圧力でのご使用の場合などご留意ください。
● 寸法および重さに関するデータ

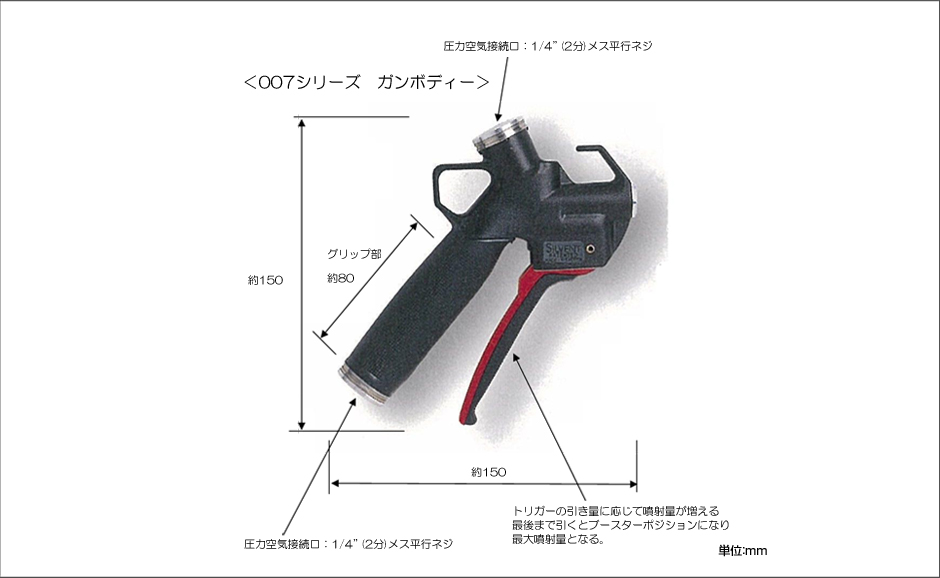

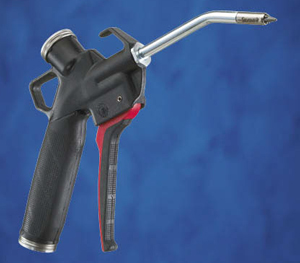

007-Zは先端付近で下側に30°で曲げられたφ8×100mmのパイプ先端にノズルが付いています。
● 寸法および重さに関するデータ

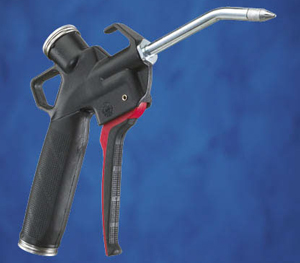

007-Sは先端付近で下側に30°で曲げられたφ8×100mmのパイプ先端にノズルが付いています。
● 寸法および重さに関するデータ

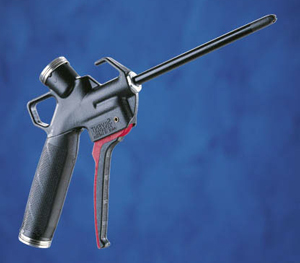

007-Pはφ8×100mmの樹脂製フレキシブルパイプの先端にノズルが付いています。
重さ ： 約205g

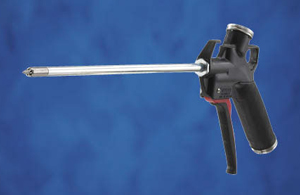

● 延長パイプ付モデル(工場出荷時取付)
- ・250mmストレートパイプ付き ： 007-Z-250
- コードNo. ： AT-007-Z-250
- ・400mmストレートパイプ付き ： 007-Z-400
- コードNo. ： AT-007-Z-400
- ・600mmストレートパイプ付き ： 007-Z-600
- コードNo. ： AT-007-Z-600
- ・800mmストレートパイプ付き ： 007-Z-800
- コードNo. ： AT-007-Z-800
- ・1mストレートパイプ付き ： 007-Z-1000
- コードNo. ： AT-007-Z-1000
重さ ： 約205g

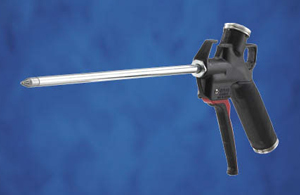

● 延長パイプ付モデル(工場出荷時取付)
- ・250mmストレートパイプ付き ： 007-S-250
- コードNo. ： AT-007-S-250
- ・400mmストレートパイプ付き ： 007-S-400
- コードNo. ： AT-007-S-400
- ・600mmストレートパイプ付き ： 007-S-600
- コードNo. ： AT-007-S-600
- ・800mmストレートパイプ付き ： 007-S-800
- コードNo. ： AT-007-S-800
- ・1mストレートパイプ付き ： 007-S-1000
- コードNo. ： AT-007-S-1000
重さ ： 約163g

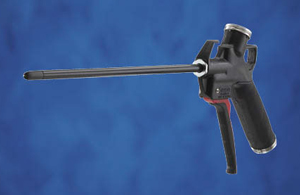

● 延長パイプ付モデル(工場出荷時取付)
- ・250mmストレートパイプ付き ： 007-P-250
- コードNo. ： AT-007-P-250
- ・400mmストレートパイプ付き ： 007-P-400
- コードNo. ： AT-007-P-400
- ・500mmストレートパイプ付き ： 007-P-500
- コードNo. ： AT-007-P-500
※ 延長パイプは工場出荷時に取り付けます。お客様での交換は原則としてできません(無理に行なうと破損する恐れがあります)。
ご注文時にご希望の長さのものをご指定ください。
