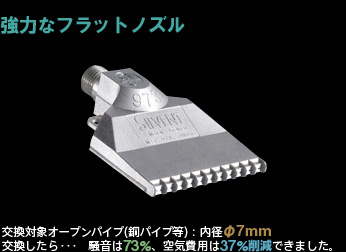

【強力なフラットノズル】内径Φ7mm、騒音73%・空気費用37%削減
コードNo.AT-973
ブローパターンフラット(楕円)
距離300mm時 形状L:200×W:140mm 詳細は下表
距離300mm時 風速風速40m/秒 詳細は下表
ブロー力9.5N 詳細は下表
空気消費量58Nm3/時間(≒967 L/分)
騒音レベル86dB(A)
材質ステンレス(SUS316L)
接続サイズ1/4"(2分)オス平行ネジ
大きさ61×19.1×80mm。118g
付記

※性能データは500KPa時のものです


エアーノズルトータルサポート > フラット(楕円)にブローする > フラットノズル > 973

比較チャート



材質と取付部ネジサイズ
噴射力
N
ブローパターンと風速

データは500KPa時です
パターンと風速は距離300mm時

302L

コードNo.:AT-302L
亜鉛(アルミ) 接続:3分メス
6.7
N
AT-302L 34
Nm3/h
幅215×165mm  79m/秒

9005W

コードNo.:AT-9005W
Zytel樹脂 接続:2分オス
15.0
N
AT-9005W 76
Nm3/h
幅200×145mm  42m/秒

372

コードNo.:AT-372
ステンレス 接続:3分メス
19
N
AT-372 116
Nm3/h
幅265×140mm  41m/秒








973F

コードNo.:AT-973F
ステンレス 接続:2分オス
〜9.5
N
AT-973F 〜58
Nm3/h
973+流量調整機能

973

コードNo.:AT-973
ステンレス 接続:2分オス
9.5
N
AT-973 58
Nm3/h
幅200×140mm  40m/秒

AAB727-23

コード:AS-AAB727-23
ABS樹脂 接続:2分(PT)オス

N
AS-AAB727-2 60
Nm3/h
幅150×140mm 風速データなし








971

コードNo.:AT-971
ステンレス 接続:1分オス
3.8
N
AT-971 21
Nm3/h
幅160×130mm  40m/秒

920A

コードNo.:AT-920A
亜鉛 接続:2分オス
5.5
N
AT-920A 30
Nm3/h
幅180×140mm  40m/秒

9002W

コードNo.:AT-9002W
Zytel樹脂 接続:2分オス
6.0
N
AT-9002W 30
Nm3/h
幅180×145mm  42m/秒
もっと強力に
構造違い 材質違い
もっと省エネに

応用例

2973

コードNo.:AT-2973
ブローガン 2973
AT-2973
ガン本体:2000シリーズ

372

コードNo.:AT-372
372
AT-372
エアーナイフ 973×2連

374

コードNo.:AT-374
374
AT-374
エアーナイフ 973×4連

378

コードNo.:AT-378
378
AT-378
エアーナイフ 973×8連

374F

コードNo.:AT-374F
374F
AT-374F
エアーナイフ 973F×4連

テクニカルデータ

寸法に関するデータ

寸法図

重さ:約118g

供給圧力と空気消費量&噴射力の関係

圧力
(KPa)
2004006008001000
噴射力
(N)
4.07.911.515.218.9
流量
Nm3/h
29.249.067.987.2106.5
騒音
dB(A)
76.784.087.690.592.6
  • ※ 騒音値について
    距離1mでの測定値です。
  • ※ 噴射力について
    345×310mmの平面を持つはかりを200mmの
    距離に置いて測定したものです。

距離とブローパターンおよび風速の関係

(単位:mm)

距離50100200300400500
直径
長径100120160200240280
短径4060100140180220
風速
m/秒
12210057403633

※データは500KPa時のものです

<直径について><長径と短径について>
ラウンド(円形)パターンフラットパターン


ご使用条件

  • 最高圧力:1.0MPa(これを超える圧力ではぜったいに使用しないでください)
  • 使用可能温度:-20℃〜+400℃
