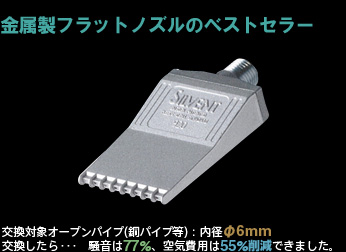

【金属製フラットノズルのベストセラー】内径Φ6mm、騒音77%・空気費用55%削減
コードNo.AT-920A
ブローパターンフラット(楕円)
距離300mm時 形状L:180×W:140mm 詳細は下表
距離300mm時 風速風速40m/秒 詳細は下表
ブロー力5.5N 詳細は下表
空気消費量30Nm3/時間(≒500 L/分)
騒音レベル81dB(A)
材質亜鉛
接続サイズ1/4"(2分)オス平行ネジ
大きさ46.3×14.3×80mm。120g
付記

※性能データは500KPa時のものです


エアーノズルトータルサポート > フラット(楕円)にブローする > フラットノズル > 920A

比較チャート



材質と取付部ネジサイズ
噴射力
N
ブローパターンと風速

データは500KPa時です
パターンと風速は距離300mm時

AAB727-15

コード:AS-AAB727-15
ABS樹脂 接続:2分(PT)オス

N
AS-AAB727-11 42
Nm3/h
幅150×140mm 風速データなし

AAB727-23

コード:AS-AAB727-23
ABS樹脂 接続:2分(PT)オス

N
AS-AAB727-11 60
Nm3/h
幅150×140mm 風速データなし

973

コードNo.:AT-973
ステンレス 接続:2分オス
9.5
N
AT-973 58
Nm3/h
幅200×140mm  40m/秒

9005W

コードNo.:AT-9005W
Zytel樹脂 接続:2分オス
15.0
N
AT-9005W 76
Nm3/h
幅200×145mm  42m/秒








920B

コードNo.:AT-920B
亜鉛 接続:1分メス
5.5
N
AT-920B 30
Nm3/h
幅180×140mm  40m/秒

920A

コードNo.:AT-920A
亜鉛 接続:2分オス
5.5
N
AT-920A 30
Nm3/h
幅180×140mm  40m/秒

9002W

コードNo.:AT-9002W
Zytel樹脂 接続:2分オス
6.0
N
AT-9002W 30
Nm3/h
幅180×145mm  42m/秒

920R

コードNo.:AT-920R
リルサンコーティング
接続:2分オス
5.0
N
AT-920R 27
Nm3/h
公表データなし

921

コードNo.:AT-921
亜鉛 接続:1分オス
3.0
N
AT-921 17
Nm3/h
幅160×130mm  40m/秒

961

コードNo.:AT-961
亜鉛 接続:1分オス
3.3
N
AT-961 19.5
Nm3/h
幅160×130mm  40m/秒

971

コードNo.:AT-971
ステンレス 接続:1分オス
3.8
N
AT-971 21
Nm3/h
幅160×130mm  40m/秒

FL-600E

コードNo.:AT-FL-600E
POM樹脂 接続:2分オス
3.9
N
FL-600E 21
Nm3/h
幅160×130mm 風速データなし
もっと強力に
接続違い 材質違い
もっと省エネに

応用例

5920

コードNo.:AT-5920
ブローガン 5920
AT-5920
ガン本体:500シリーズ

220F〜280F

コードNo.:AT-220F〜280F
ホース付ノズル:220F〜280F
AT-220F〜280F
フレックスホース:Nゴム/真鍮

テクニカルデータ

寸法に関するデータ

寸法図

重さ:約120g

供給圧力と空気消費量&噴射力の関係

圧力
(KPa)
2004006008001000
噴射力
(N)
2.04.37.09.211.4
流量
Nm3/h
12.025.038.050.162.0
騒音
dB(A)
72.079.183.386.688.4
  • ※ 騒音値について
    距離1mでの測定値です。
  • ※ 噴射力について
    345×310mmの平面を持つはかりを200mmの
    距離に置いて測定したものです。

距離とブローパターンおよび風速の関係

(単位:mm)

距離50100200300400500
直径
長径80100140180220260
短径4060100140180220
風速
m/秒
12210057403633

※データは500KPa時のものです

<直径について><長径と短径について>
ラウンド(円形)パターンフラットパターン


ご使用条件

  • 最高圧力:1.0MPa(これを超える圧力ではぜったいに使用しないでください)
  • 使用可能温度:-20℃〜+70℃
