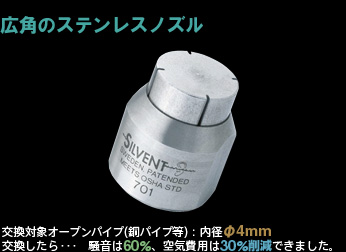

【広角のステンレスノズル】内径Φ4mm、騒音60%・空気費用30%削減
コードNo.AT-701
ブローパターンラウンド(円形)広角
距離300mm時 形状φ235mm 詳細は下表
距離300mm時 風速風速39m/秒 詳細は下表
ブロー力3.2N 詳細は下表
空気消費量21Nm3/時間(≒350 L/分)
騒音値82dB(A)
材質ステンレス
接続サイズ1/2"(4分)メス平行ネジ
大きさ φ25×長さ29mm。54g
付記

※性能データは500KPa時のものです


エアーノズルトータルサポート > ラウンド(円形)にブローする > 〜6N小型 > 701

比較チャート



材質と取付部ネジサイズ
噴射力
N

ブローパターンと風速

データは500KPa時です
パターンと風速は距離300mm時

700M

コードNo.:AT-700M
ステンレス 接続:1分メス
4.2
N
AT-700M 25
Nm3/h
円形φ190mm  40m/秒

703

コードNo.:AT-703
ステンレス 接続:1分オス
9.6
N
AT-703 57
Nm3/h
円形φ235mm  40m/秒















209L-S

コードNo.:AT-209L-S
ステンレス 接続:2分オス
3.4
N
AT-209L-S 17
Nm3/h
円形φ165mm  79m/秒

701

コードNo.:AT-701
ステンレス 接続:4分メス
3.2
N
AT-701 21
Nm3/h
円形φ235mm  39m/秒

209L

コードNo.:AT-209L
亜鉛 接続:2分オス
3.4
N
AT-209L 17
Nm3/h
円形φ165mm  79m/秒








MJ4

コードNo.:AT-MJ4
ステンレス 接続:M4オス
0.9
N
AT-MJ4 4
Nm3/h
円形φ65mm  40m/秒

MJ5

コードNo.:AT-MJ5
ステンレス 接続:M5オス
1.8
N
AT-MJ5 10
Nm3/h
円形φ80mm  41m/秒

MJ6

コードNo.:AT-MJ6
ステンレス 接続:M6オス
2.5
N
AT-MJ6 14
Nm3/h
円形φ95mm  41m/秒
もっと強力に
接続違い 材質違い
もっと省エネに

応用例

701A

コードNo.:AT-701A
角度調整(30°)機能付
AT-701A
性能は701と同じ

テクニカルデータ

寸法に関するデータ

寸法図

重さ:約54g

供給圧力と空気消費量&噴射力の関係

圧力
(KPa)
2004006008001000
噴射力
(N)
1.42.64.05.26.3
流量
Nm3/h
10.016.526.533.240.0
騒音
dB(A)
75.380.083.686.287.5
  • ※ 騒音値について
    距離1mでの測定値です。
  • ※ 噴射力について
    345×310mmの平面を持つはかりを200mmの
    距離に置いて測定したものです。

距離とブローパターンおよび風速の関係

(単位:mm)

距離50100200300400500
直径95140190235280330
長径
短径
風速
m/秒
1088651393431

※データは500KPa時のものです

<直径について><長径と短径について>
ラウンド(円形)パターンフラットパターン


ご使用条件

  • 最高圧力:1.0MPa(これを超える圧力ではぜったいに使用しないでください)
  • 使用可能温度:-20℃〜+400℃
