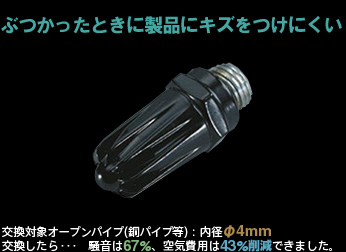

【ぶつかったときに製品にキズをつけにくい】内径Φ4mm、騒音67%・空気費用43%削減
コードNo.AT-218
ブローパターンラウンド(円形)ワイド
距離300mm時 形状φ165mm 詳細は下表
距離300mm時 風速風速37m/秒 詳細は下表
ブロー力3.2N 詳細は下表
空気消費量17.1Nm3/時間(≒285.0 L/分)
騒音レベル79dB(A)
材質亜鉛+リルサン樹脂コーティング
接続サイズ1/4"(2分)オス平行ネジ
大きさ 19 (六角)×長さ47mm。45g
付記

※性能データは500KPa時のものです


エアーノズルトータルサポート > ラウンド(円形)にブローする > 〜6N小型 > 218

比較チャート



材質と取付部ネジサイズ
噴射力
N
ブローパターンと風速

データは500KPa時です
パターンと風速は距離300mm時

700M

コードNo.:AT-700M
ステンレス 接続:1分メス
4.2
N
AT-700M 25
Nm3/h
円形φ190mm  40m/秒

1011

コードNo.:AT-1011
ステンレス 接続:1分オス
4.4
N
AT-1011 26
Nm3/h
円形φ114mm  79m/秒
※米国OSHA安全規格非準拠

209-S1

コードNo.:AT-209-S1
亜鉛 接続:2分オス
5.5
N
AT-209-S1 34
Nm3/h
円形φ165mm  41m/秒








811

コードNo.:AT-811
PEEK樹脂 接続:1分オス
2.7
N
AT-811 15.2
Nm3/h
円形φ114mm  40m/秒

218

コードNo.:AT-218
リルサンコーティング
接続:2分オス
3.2
N
AT-218 17.1
Nm3/h
円形φ165mm  37m/秒

209

コードNo.:AT-209
亜鉛 接続:2分オス
3.5
N
AT-209 19
Nm3/h
円形φ165mm  37m/秒

216

コードNo.:AT-216
ニッケルメッキ
接続:2分オス
3.2
N
AT-216 17.1
Nm3/h
円形φ165mm  37m/秒

MJ4

コードNo.:AT-MJ4
ステンレス 接続:M4オス
0.9
N
AT-MJ4 4
Nm3/h
円形φ65mm  40m/秒

MJ5

コードNo.:AT-MJ5
ステンレス 接続:M5オス
1.8
N
AT-MJ5 10
Nm3/h
円形φ80mm  41m/秒

MJ6

コードNo.:AT-MJ6
ステンレス 接続:M6オス
2.5
N
AT-MJ6 14
Nm3/h
円形φ95mm  41m/秒
もっと強力に
接続違い 材質違い
もっと省エネに

テクニカルデータ

寸法に関するデータ

寸法図

重さ:約45g

供給圧力と空気消費量&噴射力の関係

圧力
(KPa)
2004006008001000
噴射力
(N)
1.32.53.75.06.3
流量
Nm3/h
8.614.020.226.632.4
騒音
dB(A)
71.076.579.784.087.0
  • ※ 騒音値について
    距離1mでの測定値です。
  • ※ 噴射力について
    345×310mmの平面を持つはかりを200mmの
    距離に置いて測定したものです。

距離とブローパターンおよび風速の関係

(単位:mm)

距離50100200300400500
直径4065115165215265
長径
短径
風速
m/秒
1118951373431

※データは500KPa時のものです

<直径について><長径と短径について>
ラウンド(円形)パターンフラットパターン


ご使用条件

  • 最高圧力:1.0MPa(これを超える圧力ではぜったいに使用しないでください)
  • 使用可能温度:-20℃〜+70℃
