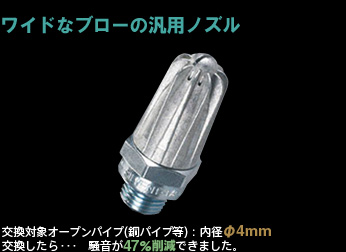

【ワイドなブローの汎用ノズル】内径Φ4mm、騒音47%削減
コードNo.AT-209-S1
ブローパターンラウンド(円形)広角
距離300mm時 形状φ165mm　詳細は下表
距離300mm時 風速風速41m/秒　詳細は下表
ブロー力5.5N　詳細は下表
空気消費量34Nm3/時間
騒音値86dB(A)
材質亜鉛
接続サイズ1/4"(2分)オス平行ネジ
大きさ 19(六角)×長さ47mm。48g
付記米国OSHA安全規格に非準拠

※性能データは500KPa時のものです


エアーノズルトータルサポート ＞ ラウンド(円形)にブローする ＞ ～6N小型 ＞ 209-S1

比較チャート



材質と取付部ネジサイズ
噴射力
N
ブローパターンと風速

データは500KPa時です
パターンと風速は距離300mm時

703

コードNo.：AT-703
ステンレス　接続：4分メス
9.6
N		 AT-703 57
Nm3/h
円形φ235mm  40m/秒

404L

コードNo.：AT-404L
亜鉛　接続：3分メス
13.6
N		 AT-404L 68
Nm3/h
円形φ220mm  75m/秒

2005

コードNo.：AT-2005
アルミ　接続：3分オス
14.5
N		 AT-2005 98
Nm3/h
円形φ215mm  45m/秒














※米国OSHA安全規格非準拠

209-S1

コードNo.：AT-209-S1
亜鉛　接続：2分オス
5.5
N		 AT-209-S1 34
Nm3/h
円形φ165mm  41m/秒















209L

コードNo.：AT-209L
亜鉛　接続：2分オス
3.4
N		 AT-209L 17
Nm3/h
円形φ165mm  79m/秒

209

コードNo.：AT-209
亜鉛　接続：2分オス
3.5
N		 AT-209 19
Nm3/h
円形φ165mm  37m/秒

1011

コードNo.：AT-1011
ステンレス　接続：1分オス
4.4
N		 AT-1011 26
Nm3/h
円形φ114mm  79m/秒
もっと強力に
接続違い 材質違い
もっと省エネに
▲ページTOPへ

応用例

POMポケットガン

TG-209-S1

TG-209-S1
POM樹脂製ポケットガン

砲金ポケットガン

TGB-209-S1

TGB-209-S1
砲金製ポケットガン

テクニカルデータ

寸法に関するデータ

寸法図

重さ：約48g

供給圧力と空気消費量＆噴射力の関係

圧力
(KPa)		2004006008001000
噴射力
(N)		2.34.56.78.811.0
流量
Nm3/h		16.728.239.450.962.1
騒音
dB(A)		76.983.687.690.592.5
  • ※ 騒音値について
    距離1mでの測定値です。
  • ※ 噴射力について
    345×310mmの平面を持つはかりを200mmの
    距離に置いて測定したものです。

距離とブローパターンおよび風速の関係

(単位：mm)

距離50100200300400500
直径4065115165215265
長径――――――
短径――――――
風速
m/秒		1209656413734

※データは500KPa時のものです
＜直径について＞＜長径と短径について＞
ラウンド(円形)パターンフラットパターン


ご使用条件

  • 最高圧力：1.0MPa（これを超える圧力ではぜったいに使用しないでください）
  • 使用可能温度：-20℃～＋70℃
