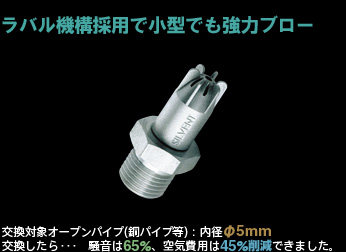

【ラバル機構採用で小型でも強力ブロー】内径Φ5mm、騒音65%・空気費用45%削減
コードNo.AT-1011
ブローパターンラウンド(円形)広角
距離300mm時 形状φ114mm　詳細は下表
距離300mm時 風速風速79m/秒　詳細は下表
ブロー力4.4N　詳細は下表
空気消費量26Nm3/時間(≒433.3 L/分)
騒音レベル84dB(A)
材質ステンレス
接続サイズ1/8"(1分)オス平行ネジ
大きさ 12 (六角)×長さ27mm。8g
付記

※性能データは500KPa時のものです


エアーノズルトータルサポート ＞ ラウンド(円形)にブローする ＞ ～6N小型 ＞ 1011

比較チャート



材質と取付部ネジサイズ
噴射力
N
ブローパターンと風速

データは500KPa時です
パターンと風速は距離300mm時

※米国OSHA安全規格非準拠

209-S1

コードNo.：AT-209-S1
亜鉛　接続：2分オス
5.5
N		 AT-209-S1 34
Nm3/h
円形φ165mm  41m/秒

703

コードNo.：AT-703
ステンレス　接続：4分メス
9.6
N		 AT-703 57
Nm3/h
円形φ235mm  40m/秒

705L

コードNo.：AT-705L
ステンレス　接続：4分メス
17
N		 AT-705L 95
Nm3/h
円形φ235mm  76m/秒

1001

コードNo.：AT-1001
ステンレス　接続：M7メス
4.4
N		 AT-1011 26
Nm3/h
モデル1011と同じ

1003

コードNo.：AT-1003
ステンレス　接続：M7オス
4.4
N		 AT-1003 26
Nm3/h
モデル1011と同じ

1011

コードNo.：AT-1011
ステンレス　接続：1分オス
4.4
N		 AT-1011 26
Nm3/h
円形φ114mm  79m/秒















011

コードNo.：AT-011
ステンレス 接続：1分オス
3.2
N		 AT-011 19
Nm3/h
円形φ114mm  39m/秒

701

コードNo.：AT-701
ステンレス　接続：4分メス
3.2
N		 AT-701 21
Nm3/h
円形φ235mm  39m/秒

209L-S

コードNo.：AT-209L-S
ステンレス　接続：2分オス
3.4
N		 AT-209L-S 17
Nm3/h
円形φ165mm  79m/秒
もっと強力に
接続違い 材質違い
もっと省エネに
▲ページTOPへ

応用例

TGB-1003

コードNo.：AT-TGB-1003
ポケットガン　TGB-1003
AT-TGB-1003
砲金製ガン本体

TG-1003

コードNo.：AT-TG-1003
ポケットガン　TG-1003
AT-TG-1003
POM樹脂製ガン本体

007-L

コードNo.：AT-007-L
ブローガン　007-L
AT-007-L
007シリーズガン本体

500-L

コードNo.：AT-500-L
ブローガン　500-L
AT-500-L
500シリーズガン本体

テクニカルデータ

寸法に関するデータ

寸法図

重さ：約8g

供給圧力と空気消費量＆噴射力の関係

圧力
(KPa)		2004006008001000
噴射力
(N)		1.93.65.36.98.5
流量
Nm3/h		13.022.130.940.048.3
騒音
dB(A)		74.081.285.588.690.7
  • ※ 騒音値について
    距離1mでの測定値です。
  • ※ 噴射力について
    345×310mmの平面を持つはかりを200mmの
    距離に置いて測定したものです。

距離とブローパターンおよび風速の関係

(単位：mm)

距離50100200300400500
直径243880114156194
長径――――――
短径――――――
風速
m/秒		244197109795752

※データは500KPa時のものです

＜直径について＞＜長径と短径について＞
ラウンド(円形)パターンフラットパターン


ご使用条件

  • 最高圧力：1.0MPa（これを超える圧力ではぜったいに使用しないでください）
  • 使用可能温度：-20℃～＋400℃
